平坦傾斜

平坦傾斜 ページを使用して、傾斜平坦領域を全方向に加工し、ツールパスを角度範囲に制限します。

傾斜平面を加工 - 平坦領域を全方向に加工します。選択解除されている場合、工具方向に垂直な平坦領域のみが加工されます。

作業平面 - 傾斜平坦角度の計算の基準にする作業平面を選択します。

エレベーション角度リミット - ツールパスを角度範囲内に制限します。傾斜が開始角度未満の平坦領域と傾斜が終了角度より大きい平坦領域は、ツールパス計算に含まれません。0 度から 90 度までの角度は正の勾配角度を持つ傾斜平面に関連し、0 度から -90 度までの角度は負の勾配角度を持つ傾斜平面に関連します。

[フィルタ] グループでは、面取りや小さなステップなどの小さなフラット領域を加工しないようにすることができます。

最小幅のしきい値 - 回避する必要がある平坦なサーフェスの幅を指定します。たとえば、値に 2 mm を指定すると、幅が 2 mm の面取りを回避できます。

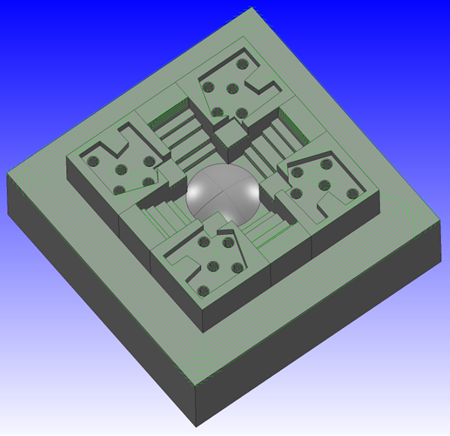

次の例では、最小幅のしきい値(Minimum width threshold) は、すべての平坦なサーフェスを加工する 0 mm に設定されています。

最小幅のしきい値 を 20 mm に設定すると、幅が 20 mm 未満のすべての小さなステップが除外されます。

サーフェス全体のみ - 完全に平坦なサーフェスのみを加工します。曲線エッジを持つ平坦面は加工されません。
