動画シェーディングを使用し、加工移動の軸方向にシェーディングが依存するイメージを表示します。正の方向の加工時には、任意の色でパーツをシェーディングし、負の方向の加工時には、別の色でシェーディングします。これは、軸の反転がサーフェスマークの原因となる、多軸加工使用時に有用です。軸の反転は、読込まれたマシンに依存します。 動画シェーディングをマシンと併用します。
[シミュレーション] タブ > [ViewMill] パネル > [シェーディング] > [動画] をクリックし、動画シェーディング ダイアログを表示します。
各ボタンは機械軸を表します。軸ボタンをクリックすると、正と負の移動が表示されます。

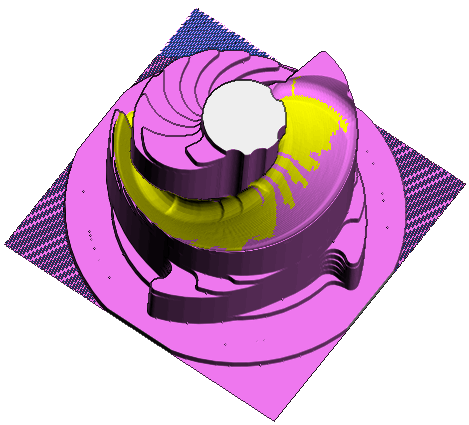

- X － X 線状軸の正と負の移動を異なる色でシェーディングします。

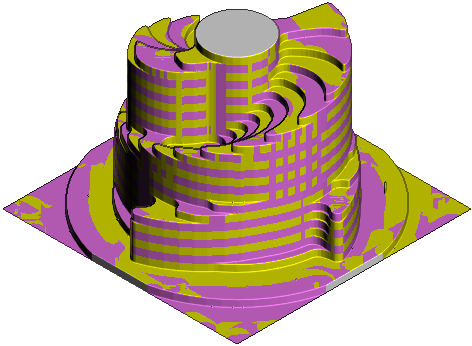

- Y － Y 線状軸の正と負の移動を異なる色でシェーディングします。

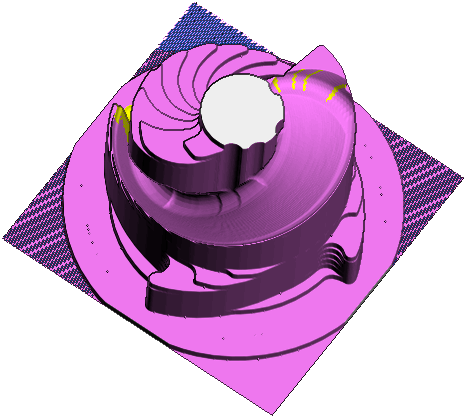

- Z － Z 線状軸の正と負の移動を異なる色でシェーディングします。これは、素材への工具のプランジ進入位置の表示に使用することができます。
- A － A 回転軸の正と負の移動を異なる色でシェーディングします。
- E － E 回転軸の正と負の移動を異なる色でシェーディングします。
注: 6 軸マシンのシミュレーションを実行する場合、適切な軸コードが記載された追加の軸ボタンが表示されます。
