ViewMill パネル

ViewMill パネルを使用し、シミュレーション中のストックの表示方法を指定します。

[シミュレーション] タブ > [ViewMill] パネルには、以下のオプションが表示されます。

• 無効 － ViewMill を有効にし、ストックを読込みます。
• 有効 － ViewMill シミュレーションを一時停止します。
• ViewMill 終了 － ストックモデルを保存せずに、ViewMill を終了します。
• モード
  • イメージなし － ストック イメージを非表示にします。



  • 回転可能 － ストックを低解像度で表示します。これにより、シミュレーション中のビューの切替えが可能です。

    高解像度オプションのビュー操作を試行すると、PowerMill は自動的に 回転可能 モードに変更し、グラフィック操作を可能にします。

    ビュー方向の選択後に、高解像度ビューに戻すことができます。[ビュー] タブ > [ビュー] パネル > [更新] をクリックし、新規方向で高解像ビューを表示します。



  • 固定方向 － 高解像度でストックを表示します。[シミュレーション] タブ > [ViewMill] パネル > [有効] のクリック時のモデル方向に、ビューが固定されます。ビューの切替えを試行すると、ビューモードが 回転可能 に変更されます。
• シェーディング

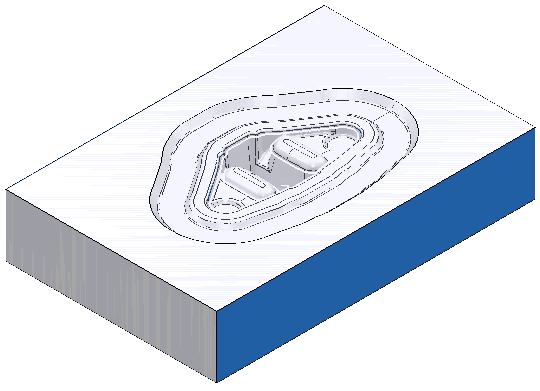

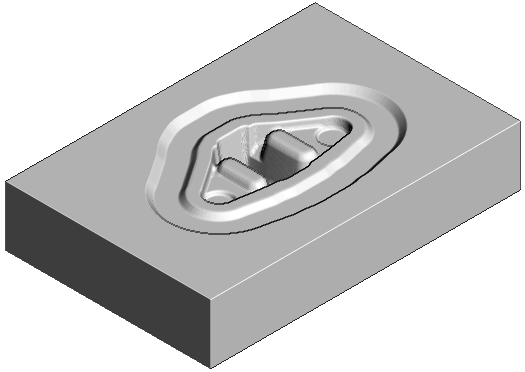

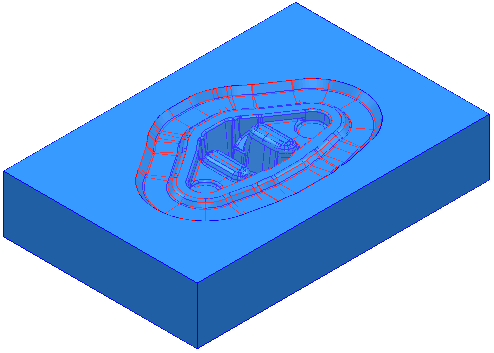

  • 単純 － 高解像度の単純レンダーイメージを使用し、シミュレーションを行います。これは、光沢なしでパーツをシェーディングします。

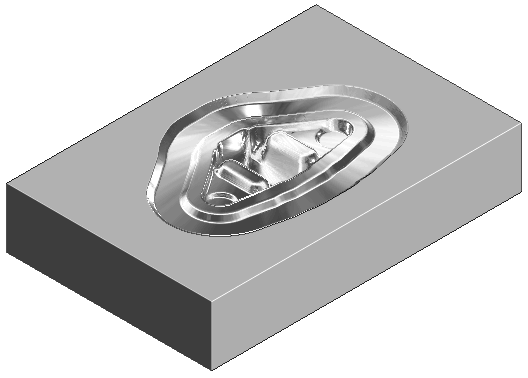

  • 光沢 － 高解像度の光沢レンダーイメージを使用し、シミュレーションを行います。これは、光沢仕上げ状態でパーツをシェーディングします。

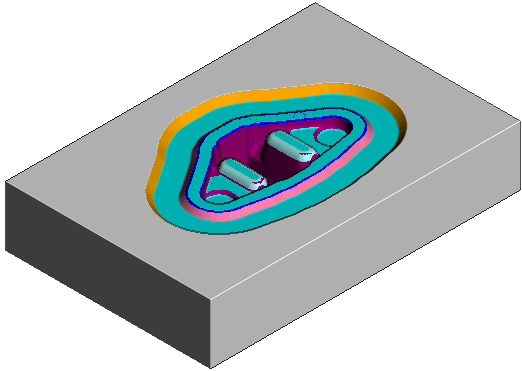

  • 虹色 － 高解像度の虹色レンダーイメージを使用し、シミュレーションを行います。これは、連続する各ツールパスを異なる色でシェーディングします。そのため、パーツの各ツールパスの効果を確認することができます。

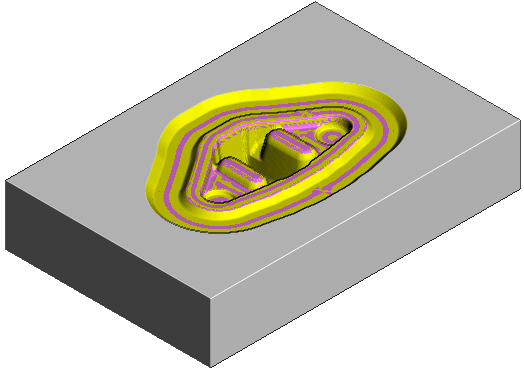

  • 加工方向 － 高解像度の単純レンダーイメージを使用し、シェーディングを行います。異なる色で、ダウンカット、および、アップカットをシェーディングします。



  • 動画 － 加工移動中に機械軸の反転を表示します。正の方向の加工時には、任意の色でパーツをシェーディングし、負の方向の加工時には、別の色でシェーディングします。これは、軸の反転がサーフェスマークの原因となる、多軸加工使用時に有用です。軸の反転は、読込まれたマシンに依存します。
• 保存 － 復元ポイントとして、ストックの現行状況を保存します。
• 復元 － [シミュレーション] タブ > [ViewMill] パネル > [保存] のクリック時に保存された状態にストックを復元します。
• エクスポート － トライアングル メッシュ ファイル(.dmt)として、シミュレーションの現行状態を保存します。
• 残し素材 － [残し素材] タブを表示します。タブのオプションを使用して、シミュレーション状態向けに超過素材およびガウジを視覚化します。

注: 保存された ViewMill モデルは、削り残し荒加工の任意ブロックなどとして読込むことができます。
