長方形ポケットフィーチャーの作成方法
- [フィーチャー グループ] タブ > [編集] パネル > [フィーチャー編集] をクリックします。
フィーチャーグループが作成され、フィーチャー編集 タブが表示されます。
- [フィーチャー編集] タブ > [2D フィーチャー作成] パネル > [ポケット] > [長方形ポケット] をクリックします。

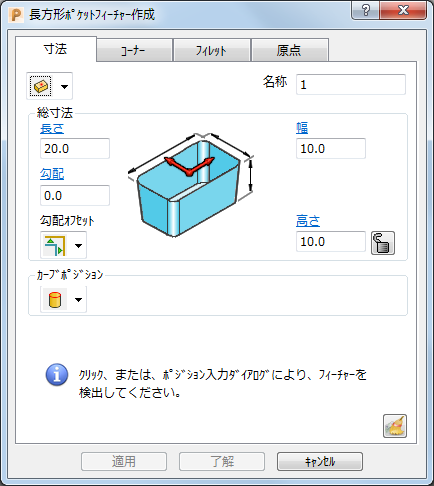

長方形ポケットフィーチャー作成 ダイアログが表示されます。
- グラフィックウィンドウをクリックし、フィーチャーを挿入します。
この機能は、長方形、円状、範囲なし切削フェース フィーチャーのみで有効です。フリーフォーム、スロット、範囲切削フェースフィーチャーでは、フィーチャーの作成元になる既存のカーブの選択が必要です。
- フィーチャーの 名称 を入力します。
- ダイアログのオプション、または、グラフィックハンドルを使用し、フィーチャープロパティを修正します。
作成中のフィーチャータイプにより、有効になるオプション、および、グラフィックハンドルが異なります。
- 了解 をクリックしてフィーチャーを作成し、ダイアログを閉じます。
- [フィーチャー編集] タブ > [終了] パネル > [了解] をクリックして作成されたフィーチャーを保存し、フィーチャー編集 タブを閉じます。
