参照サーフェスでブロックを作成する方法

この例では、ブロック作成時に参照サーフェスを使用する効果を説明します。examples フォルダーの Hub.dgk を使用します。

1. モデル コンテキストメニューから 参照サーフェスインポート を選択します。
2. examples フォルダーの RefSurface.dgk モデルを開きます。



3. [ホーム]タブ > [ツールパス セットアップ]パネル > [ブロック] > [ブロック]をクリックし、ブロックダイアログを表示します。
   1. 定義方法 から 円筒 を選択します。
   2. 参照サーフェスを含める を選択解除します。
   3. 表示 を選択します。
   4. 計算 をクリックします。

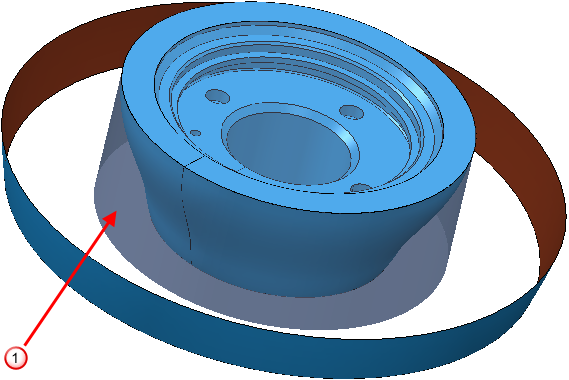

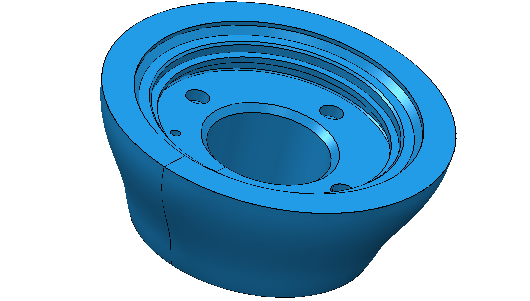

   参照サーフェスを含まないブロック

4. 以下のように、ブロック ダイアログを設定します。
   1. 参照サーフェスを含める を選択します。
   2. 計算 をクリックします。

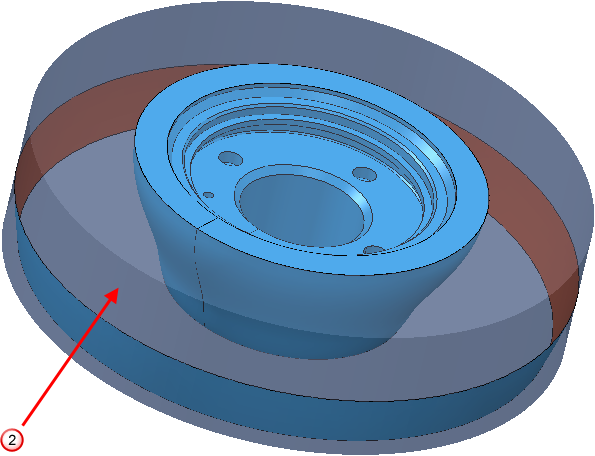

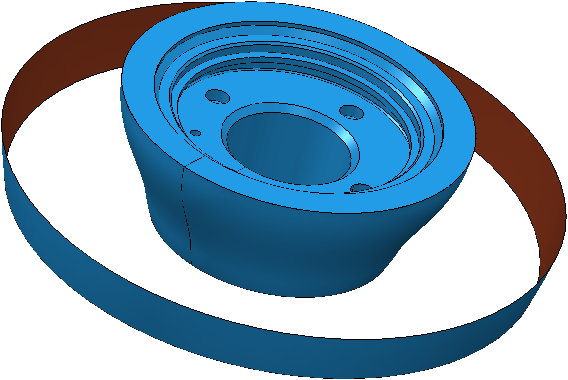

   参照サーフェスを含むブロック
