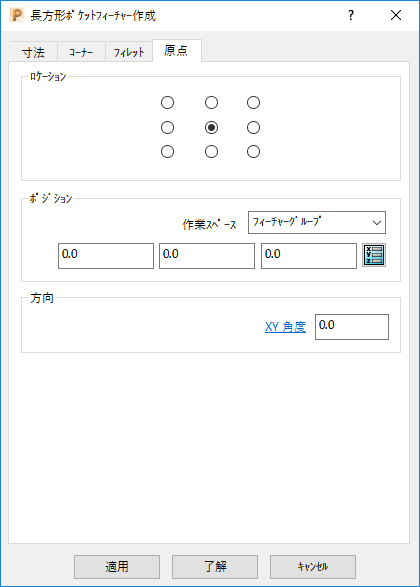

フィーチャー作成 ダイアログ原点タブでは、フィーチャー原点のプロパティを指定します。
ロケーション － オプションを選択し、フィーチャー原点を配置します。
ロケーション領域は 2D フィーチャーと旋削フィーチャーとで若干異なります。
2D フィーチャー
旋削加工フィーチャー

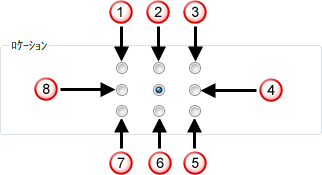

2D フィーチャー
フィーチャーの原点のロケーションを、フィーチャーの輪郭カーブを基準に指定します。
左上コーナー
中央上部エッジ
右上コーナー
中央右エッジ
右下コーナー
中央下部エッジ
左下コーナー
中央左エッジ
旋削加工フィーチャー
フィーチャーの原点のロケーションを、フィーチャーの輪郭カーブを基準に指定します。
左エッジ
中心
右エッジ
ポジション － 作業平面 を選択し、フィーチャーの座標を入力します。これにより、選択作業平面を基準にフィーチャーを配置します。
注: これらのオプションは、スロット、範囲切削フェース、および、長方形、円状、フリーフォームのポケットとボスのみで有効になります。
- 作業スペース － フィーチャーグループ、または、ワールド 座標系に相対し、フィーチャーを配置します。
－ ポジション ダイアログを使用し、座標を入力します。
方向 － XY 角度 を入力し、X 軸を基準に XY 平面でフィーチャーの方向を設定します。
XY 角度 = 0:
XY 角度 = 45:
注: このオプションは、スロット、範囲切削フェース、および、長方形、円状、フリーフォームのポケットとボスのみで有効になります。
