接触法線から孔を作成する方法

パターンポイントのコンタクトポイントに、垂直な孔を作成することができます。この例では、examples フォルダーの powerdrill.dgk モデルを使用します。

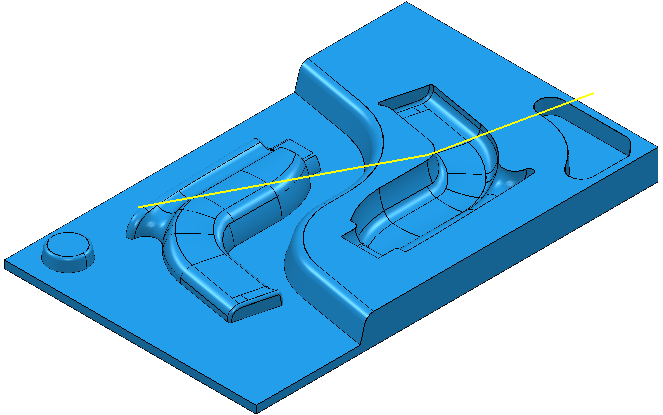

1. シンプルなパターンを作成します。この場合、2 つのスパンを持つ連続線を作成します。
2. パターンを選択します。選択パターンが黄色に変化します。
3. [孔フィーチャー セット] タブ > [孔] パネル > [作成] をクリックして、孔作成 ダイアログを表示します。
   1. 作成元 から 法線 を選択します。
   2. 上部直径 に 20 と入力します。

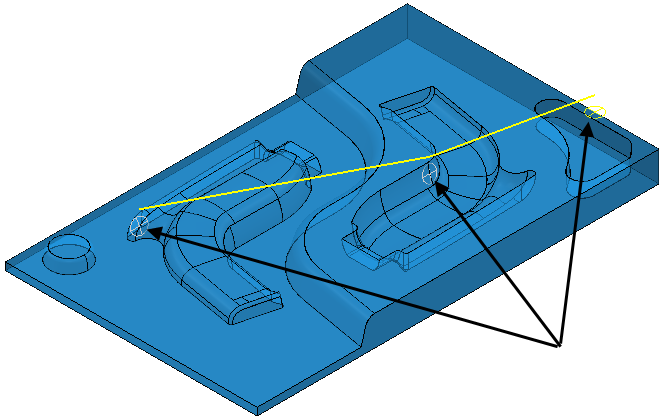

   3. 適用 をクリックし、パターンの各スパンの端末に孔を作成します。当該ポイントで、孔はモデルに垂直になります。

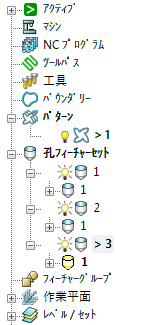

   エクスプローラーで作成された孔を確認します。
