測定方法 － 2 点間の Z 高さ

この例では、モデルの 2 点間の Z 距離の計測方法を説明します。examples フォルダーの chainsaw.ige モデルを使用します。

計測の準備をする

1. [ホーム] タブ > [ユーティリティ] パネル > [測定] をクリックし、測定 ダイアログを表示します。
2. 2 点間の距離 をクリックし、測定ツール タブを表示します。
3. [測定ツール] タブ > [投影] パネル > [Z 成分] をクリックします。

ポイントを選択する

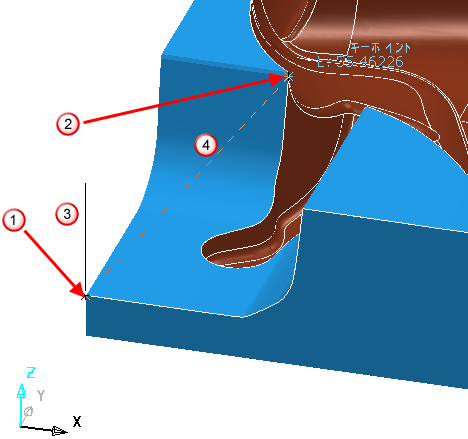

グラフィック領域で、ポイント および をクリックします。

次の項目が表示されます。

－ 選択された 2 点間のラインの Z 成分

－ 選択された 2 点間のライン

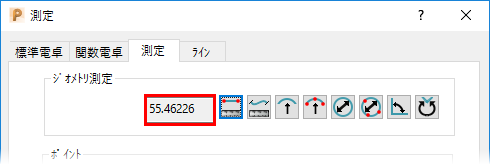

ポイントを選択すると、測定 ダイアログの 距離 項目に Z 距離が表示されます。
