フローラインツールパスと孔を持つモデル

フローラインツールパスの作成時は、エンベットパターンの内側が加工されます。ただし、モデル内に孔がある場合、当該領域が予想とは異なる可能性があります。この例では、examples フォルダーの 5axis_with_holes.dgk モデルを使用し、5mm のボールエンドミル工具を作成します。

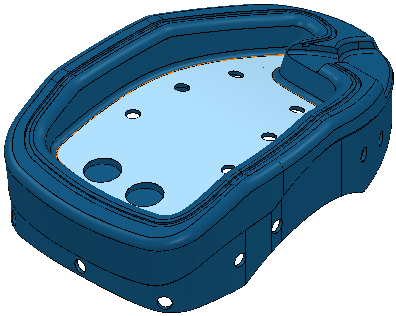

以下のように、選択サーフェスにフローラインツールパスを作成します。

1. [ホーム] タブ > [ツールパス作成] パネル > [ツールパス] をクリックし、ストラテジー選択 ダイアログを表示します。
2. 仕上げ加工 カテゴリから フローライン仕上げ加工 を選択します。
3. 以下のように、フローライン仕上げ加工 ページを設定します。
   1. エンベットパターンを選択します。
   2. 状態 に 有効 と表示され、パターンの色が変更されます。

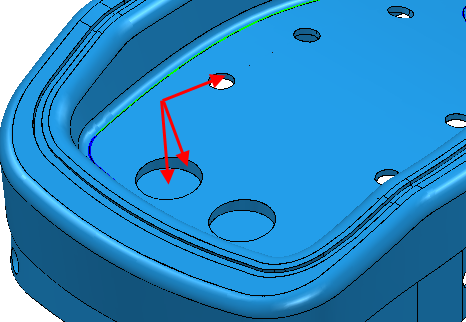

この状態でツールパスを 計算 すると、適切なツールパスを得ることができません。この場合、PowerMill は当該パターンの内側の全サーフェスにツールパスを作成します。そのため、孔の中のサーフェスまで含まれてしまいます。

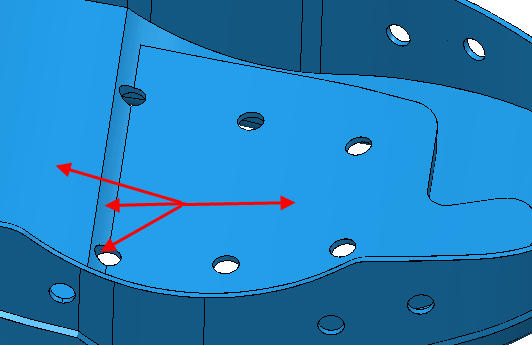

次図のサーフェスでは、隣に別のサーフェスがあるため、それらも含まれてしまいます。

これは、モデル全体で繰返されます。

この問題を回避するために、円筒サーフェスは加工中に無視される必要があります。

1. カーブを定義してから OK をクリックし、バッチフローラインツールパスを作成します。
2. 全ての円筒状サーフェスを選択します。
3. [ホーム]タブ > [ツールパス セットアップ]パネル > [残し代]をクリックし、コンポーネント/残し代参照ダイアログを表示します。
4. サーフェス タブを選択し、上部残し代セットを選択します。次の手順を実行します。
   1. 加工モード から 干渉 を選択します。
   2. コンポーネント取得 をクリックします。
   3. 適用 をクリックします。
   4. 了解 をクリックします。
5. [ビュー] タブ > [外観] パネル > [シェーディング] > [ツールパス加工モード] をクリックします。

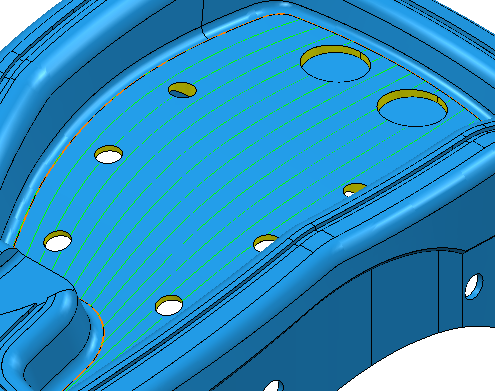

   干渉加工モード のコンポーネントが黄色になります。



6. 個別のツールパスコンテキストメニューから 設定 を選択します。
7. 計算 をクリックします。
