作業平面をアラインする

作業平面を方向付けするには、[作業平面編集] タブ > [アライン] パネル > [アライン先] オプションを使用します。

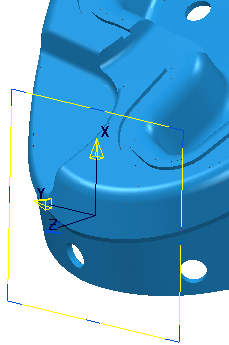

• ビュー － 現行グラフィックビューにアラインされるように、作業平面の方向付けを行います。

  作業平面は、ステータスバー で選択中の基準編集平面 に相対し、アラインされます。この例では、 が基準編集平面です。



• ジオメトリ － 当該ポイントでサーフェスに垂直になるように、作業平面の方向付けを行います。

  作業平面は、ステータスバー で選択中の基準編集平面 に相対し、アラインされます。この例では、 が基準編集平面です。

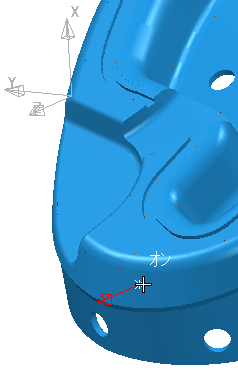

  モデルにマウス オーバーすると、方向が変更されます。

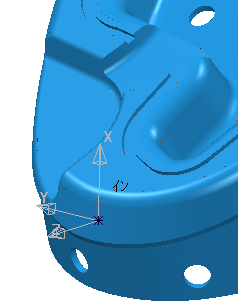

  モデル上でクリックし、作業平面を再方向付けします。

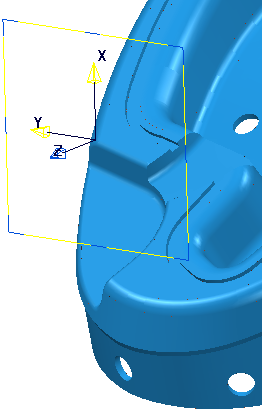

• ジオメトリ / 再配置 － サーフェスの選択位置で垂直に配置されるように、作業平面の方向付けを行います。作業平面の方向、および、ポジションが変更されます。

  このオプションは上記の [ジオメトリ] オプションと同様に機能しますが、モデルにマウス オーバーすると作業平面が移動し、方向が変更されます。



  モデル上でクリックし、作業平面の再配置、および、再方向付けを行います。

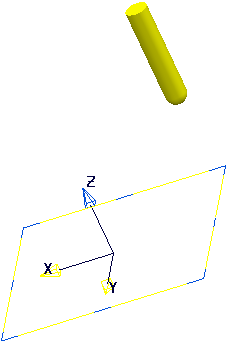

• 工具 － 工具軸にアラインされるように、作業平面の方向付けを行います。作業平面の方向、および、ポジションが変更されます。

  作業平面は、ステータスバー で選択中の基準編集平面 に相対し、アラインされます。この例では、 が基準編集平面です。



• 工具 / 再配置 － Z 軸が工具軸にアラインされた工具の中心に配置されるように、作業平面の方向付けを行います。作業平面の方向、および、ポジションが変更されます。

  作業平面は、ステータスバー で選択中の基準編集平面 に相対し、アラインされます。この例では、 が基準編集平面です。

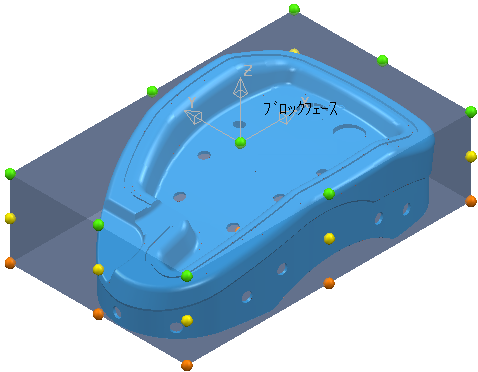

• アクティブ作業平面 / ブロックで再配置 － ブロック上の選択コントロールにアラインするように、作業平面の方向付けを行います。作業平面の方向、および、ポジションが変更されます。

  このオプションの選択により、複数のハンドルが表示されます。



  いずれかのハンドルをクリックし、当該ポイントに作業平面を作成します。この作業平面は、アクティブ作業平面と同一方向になります。

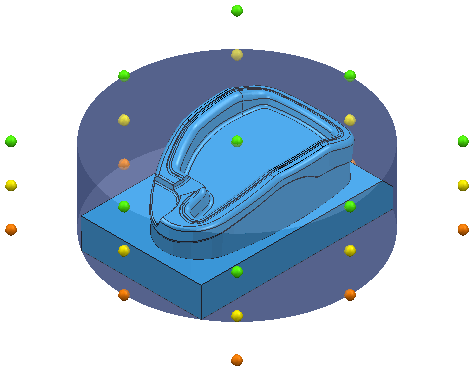

  長方形以外のブロックでは、境界ボックスがブロックの周囲に配置され、ハンドルがその境界ボックスに配置されます。



  このオプションは、ブロックが定義済みの場合のみ有効になります。
