径方向仕上げ加工

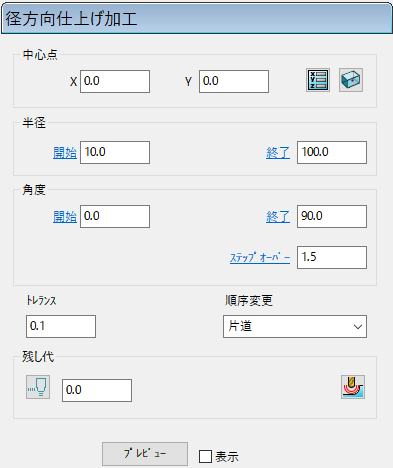

径方向仕上げ加工 ページでは、バウンダリー内に 2D 径方向パターンを作成し、モデル上に投影します。その後、このパターンは加工されます。

• 中心点 － 径方向パターンの原点を定義します。パターンはアクティブ作業平面の原点を中心として配置されます。そのため、ワークサーフェスへの投影前に移動が必要になる場合があります。
• － ポジション ダイアログを表示します。このダイアログに座標を入力し、グラフィックウィンドウからアイテムを検出することができます。
• 中心点としてブロック入力 － ブロックの中心に、径方向パターンの中心を自動的に配置します。
• 半径開始 / 半径終了 － 値を入力し、パターンの寸法、および、第 1 パスの方向を制御します。

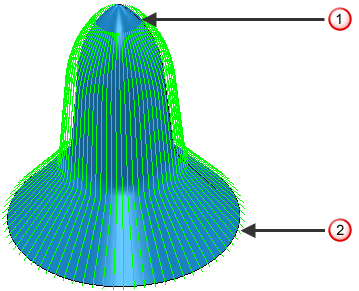

  次図のツールパスでは、開始半径 が 10、終了半径 が 100 に設定されています。

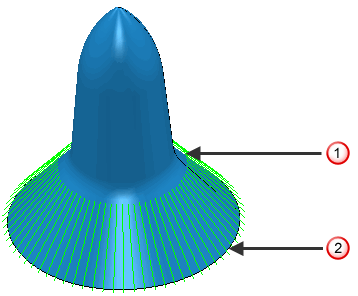

  次図のツールパスでは、開始半径 が 27、終了半径 が 100 に設定されています。



  － 開始半径

  － 終了半径

• 角度開始/角度終了/ステップオーバー －値を入力し、ピクチャーの作成基準になる円の部分を指定します。また、時計回り、または、反時計回りから、工具の進行方向を選択します。

  次図のツールパスでは、開始角度 が 0、終了角度 が 360 に設定されています。



  次図のツールパスでは、開始角度 が 0、終了角度 が 90 に設定されています。



  － 開始角度

  － 終了角度

  Z 方向工具の使用時には、角度は正の X 軸から反時計回りで測定され、X 方向工具の使用時には、正の Z 軸から測定されます。

  開始角度が終了角度より大きい場合、工具は時計回りに進行します。

  開始角度が終了角度より小さい場合、工具は反時計回りに進行します。

  350 で開始して 10 で終了するように、反時計回りで領域を加工するには、値の入力時に注意を払う必要があります。開始角度 に 350、終了角度 に 10 と入力すると、PowerMill は時計回りに進行し、必要な方向とは反対方向で加工してしまいます。そのため、この場合は、開始角度 に 350、終点角度 に 370 と入力する必要があります。

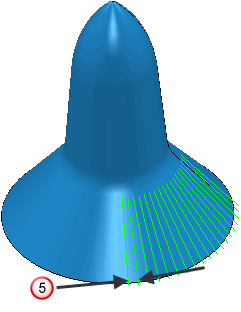

• ステップオーバー － 連続加工パス間の距離を入力します。 これは、パス間の最大距離になります。



  － ステップオーバー

トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。

• 順序－ PowerMill がセグメントを加工する順序を選択します。
  • 片道



  • 往復（面上 / 面上リンク）



残し代 － パーツに残す素材量を入力します。 残し代 ボタンをクリックして、残し代 ボックスを 径方向残し代 軸方向残し代 に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。

径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。



軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。

コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。
