切り取りの使用例

この例では、ユーザー定義ポイントで閉鎖カーブを分割する方法を説明します。開始前に カーブ編集 タブを使用し、単純なカーブを作成します。

1. [カーブ編集] タブ > [編集] パネル > [セグメント] > [切り取り] をクリックします。これにより、切り取り制限 ツールバーが表示されます。

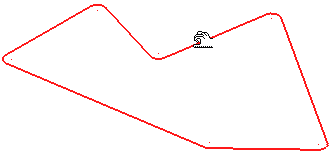

2. 切り取るカーブ上にマウスオーバーします。カーソルが手に変化し、カーブが赤色になります。

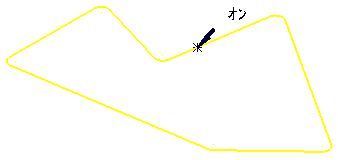

3. 切り取り位置でカーブをクリックします。カーソルがナイフに変化し、カーブが黄色になります。

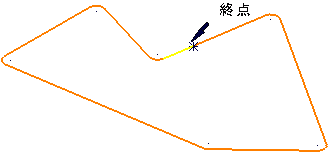

4. カーブを再クリックして切り取り、2 つの個別カーブを確認します。オリジナルカーブの一部分が選択されたままになり（黄色）、それ以外はオレンジ色になります。



5. [カーブ編集] タブ > [履歴] パネル > [元に戻す] をクリックします。
6. 次にカーブを選択します。

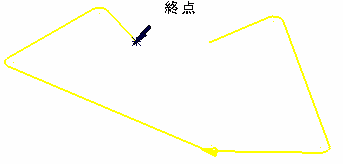

7. 切り取り位置でクリックし、ドラッグにより分割の範囲を表示します。
