カーブ選択方法

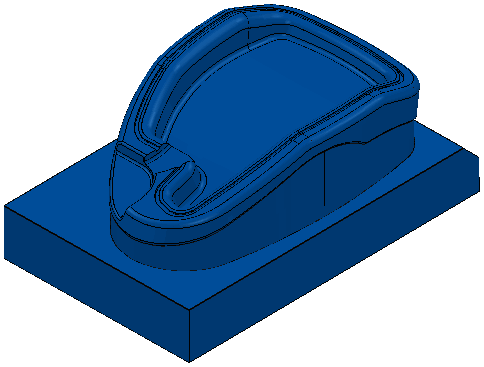

この例では、examples フォルダーの 5axisModel.dgk モデルを複数のセグメントを含むパターンを用いて使用します。

1. [パターン] タブ > [作成] パネル > [パターン] をクリックし、新規パターンを作成します。

   これにより、残りの パターン タブがアクティブになります。

2. [パターン] タブ > [編集] パネル > [カーブ編集] をクリックし、カーブ編集 タブを表示します。
3. [カーブ編集] タブ > [作成] パネル > [選択] をクリックし、アクティブ パターンに選択中のカーブをインタラクティブにコピーします。

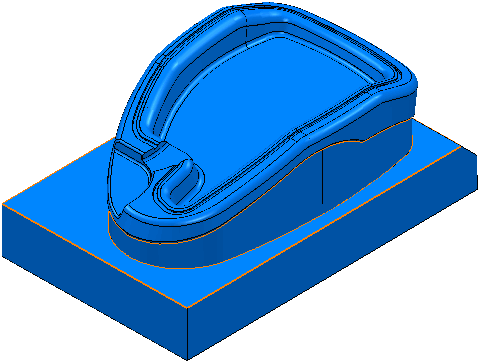

   未選択状態を示すために、モデルの色が変化します。



   これにより、選択 ツールバーが表示されます。

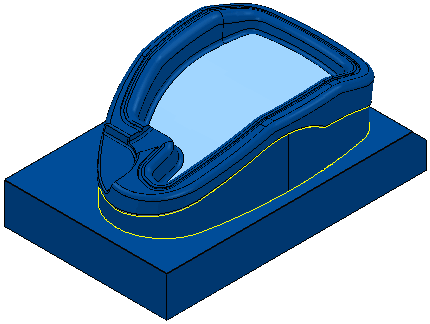

4. カーブ、または、サーフェスを選択し、バウンダリーカーブを指定します。



5. をクリックし、選択カーブを了解します。
