工具ホルダー プロファイルを作成する

この例では、いくつかのツールパスの工具ホルダー プロファイルを作成する方法を示します。

1. 個別の工具コンテキストメニューから 設定 を選択します。
2. ホルダー プロファイル タブを選択します。
   1. をクリックし、全てのツールパスを含めます。
   2. ホルダー クリアランス に 2.5 と入力します。
   3. シャンク クリアランス に 2.5 と入力します。
   4. トレランス に 0.25 と入力します。
   5. 最大プロファイル直径 に 0.0 と入力します。

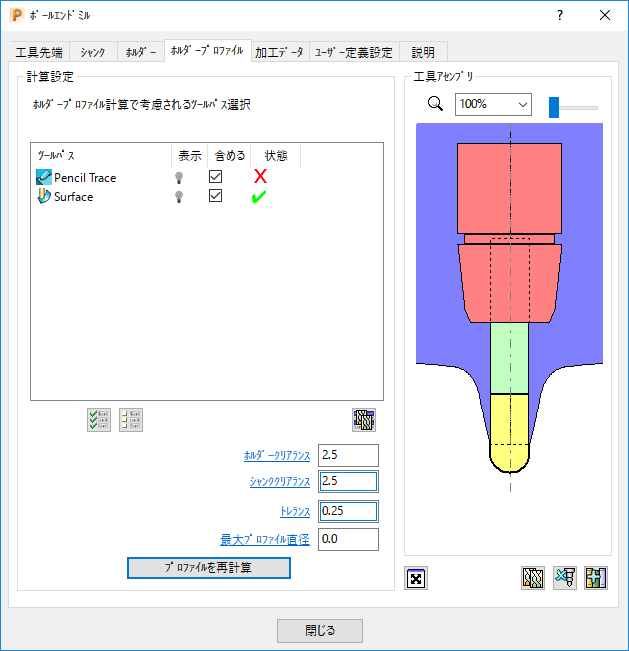

   6. プロファイルを再計算 をクリックしホルダー プロファイルを計算し、ホルダーがモデルに干渉するかどうかを確認します。

   この場合、1 つのツールパスは問題なく、1 つはホルダーの最下部とモデルの間で干渉があります。



   工具ホルダーの赤いコンポーネントが干渉部分を示しています。

3. ホルダー タブを選択します。
4. をクリックし、より適切な オーバーハング を自動計算します。

注: ストラテジー ダイアログの 工具 ページで ホルダー プロファイル計算 を選択すると、工具ホルダー プロファイルをツールパス計算の一部として自動的に計算することができます。
