面取り切削 ページでは、面取り工具、および、面取りストラテジーのオプションを指定します。
カーブ定義 － 加工対象カーブを指定し、それらのカーブに加工プロパティを追加します。
パターン作成 － 新規の空のパターンを作成します。
パターン選択 － リストからパターンを選択します。 パターンが非表示、または、
の選択時には、パターンは未選択です。リストには使用可能な全パターンが表示されます。
パターン選択 － パターン選択 リストの名前で選択するのではなく、グラフィック ウィンドウでパターンを選択します。
をクリックすると、エンティティ選択 タブが表示されます。 グラフィックウィンドウでパターンを選択し、エンティティ選択 タブを閉じます。これにより、パターン選択 項目にパターンが表示されます。
パターンに追加するジオメトリ選択 － パターンに選択カーブをコピーします。 この機能により、サーフェスモデルからカーブジオメトリを速やかに抽出し、アクティブパターン / バウンダリーにコピーすることができます。詳細については、カーブ選択の例 を参照してください。
加工領域編集
－ 以下の指定に使用されます。
- 加工対象カーブ領域
- 加工対象カーブサイド
- 加工ストラテジー

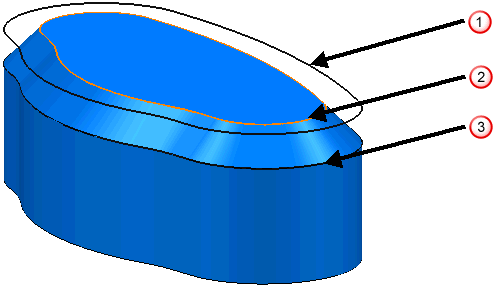

ポジション － オプションを選択し、面取りに相対してパターンのロケーションを指定します。
－
コーナー － 面取りのコーナーでパターンを検出します。
－
上部 － 面取りの上部でパターンを検出します。
－
下部 － 面取りの下部でパターンを検出します。
トレランス － トレランスを入力し、ツールパスがパターンをたどる精度を指定します。
加工方向 － 加工手法を選択します。
次から 加工方向 を選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
- 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。

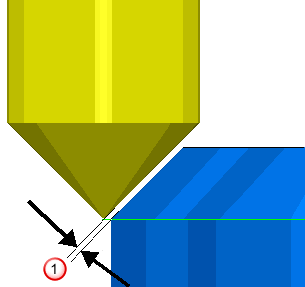

カーブ残し代 － 工具と面取りフィーチャー間の距離を入力します。これは、面取りに垂直になります。
－ カーブ残し代
は、ガウジチェック中に考慮されるモデルに対する残し代なので、この残し代とは異なります。

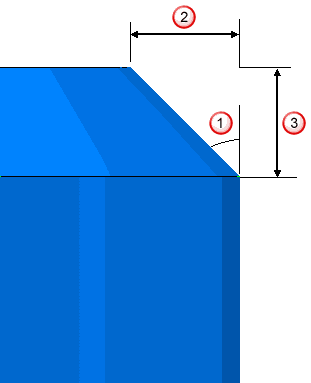

面取り定義
－ 面取り角度
－ 面取り幅

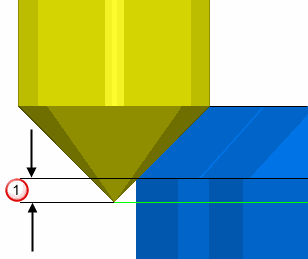

－ 面取り補正量
角度定義方法 － 面取り角度の指定方法を選択します。
工具 － 工具傾斜角度が面取り角度を指定します。
45
－ 面取り角度は 45 になります。
角度 － 面取り角度 項目が面取り角度を指定します。
幅 / 深さ － 幅、および、深さ 項目に指定される値が、面取り角度を指定します。
面取り角度 － 面取り角度を入力します。このオプションは、角度定義方法 から 角度 を選択した場合のみ有効になります。その他のオプションを選択すると、この項目には実際の面取り角度が表示されますが、編集はできません。
幅 － 面取りの幅を入力します。この値は、角度、および、深さ の指定により、自動的に算出されます。
深さ － 面取りの深さを入力します。この値は、角度、および、幅 の指定により、自動的に算出されます。
工具ポジション － 面取りに相対し、工具ポジションを選択します。

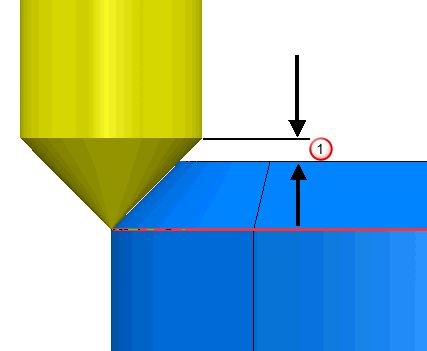

上部軸方向の深さ － 面取り上部の上で工具が延長する距離です。
－ 上部軸方向の深さ
下部軸方向の深さ － 面取り底部より下で、工具が延長する距離を指定します。
－ 下部軸方向の深さ
ゲージ直径 － 面取り上の工具コンタクトポイントにおける、有効工具直径を指定します。
－ ゲージ直径
