測定方法 － 2 点間の XY 距離

この例では、モデルの 2 点間の XY 距離の計測方法を説明します。examples フォルダーの chainsaw.ige モデルを使用します。

計測の準備をする

1. [ホーム] タブ > [ユーティリティ] パネル > [測定] をクリックし、測定 ダイアログを表示します。
2. ジオメトリ測定 セクションにあるボタンをクリックして、測定ツール タブを表示します。
3. [測定ツール] タブ > [投影] パネル > [平面投影] をクリックします。

ポイントを選択する:

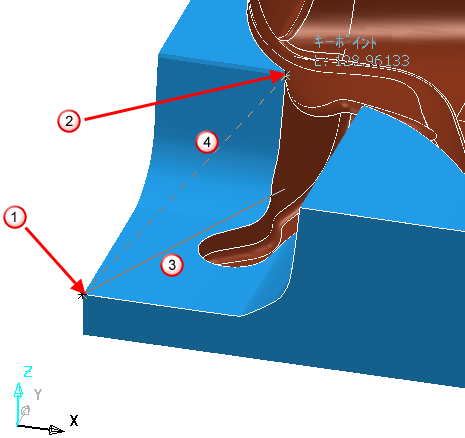

グラフィック領域で、 と の 2 ポイントをクリックします。

次の項目が表示されます。

－ 選択された 2 点間のラインの XY 成分

－ 選択された 2 点間のライン

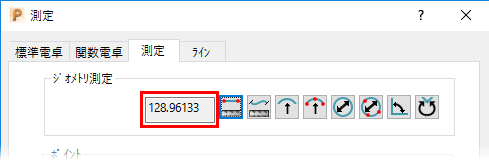

ポイントを選択すると、測定 ダイアログの 距離 項目に XY 距離が表示されます。

誤った基準作業平面を使用すると、ガイドライン が ZX、または、YZ 平面のいずれかに表示されます。基準作業平面を変更するには、情報 ツールバーの をクリックします。
