パワーフィーチャーのコンポーネント定義を修正

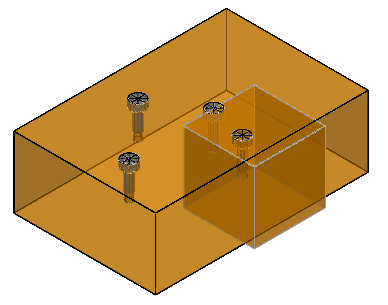

次図のモデルでは、テスト という名前の単純なアセンブリを示しています。

• ボルト コンポーネントは、メインソリッドとパワーフィーチャーから作成されています。
• ブロック は、単一コンポーネントです。



次の方法で、パワーフィーチャーのコンポーネント定義を修正します。

1. ライブラリビューウィンドウ、または、アセンブリツリーで、ボルト の定義を右クリックします。
2. コンテキストメニューから、[全インスタンス] > [ジオメトリを修正] を選択します。

   コンポーネント定義のジオメトリが画面に表示され、コンポーネント定義のツリーが表示されます。



3. 必要に応じて、ジオメトリを変更します。
4. 修正 ツールバーの をクリックします。

   ソリッドがコンポーネントに再変換されます。全オプションが再び可視化され、修正されたコンポーネント定義を使用するコンポーネントがすべて更新されます。
