断面ラインツールバーを使用してステップ断面ラインを作成

次の方法で、ステップ断面ラインを作成します。

1. [図面]タブ > [ビュー]パネル > [断面]をクリックします。
2. 情報 ダイアログの OK をクリックして、断面ライン ツールバーを表示します。



3. 断面ラインを作成するためのモードを選択します。
   • フィーチャーを通る断面ラインを作成するには、[フィーチャ認識を設定] ボタンを選択します。
   • ポイントを通る断面ラインを作成するには、[フィーチャ認識を設定] ボタンを選択解除します。

   ステップ断面ラインには、フィーチャー、ポイント、また、両方の組合せを含めることができます。

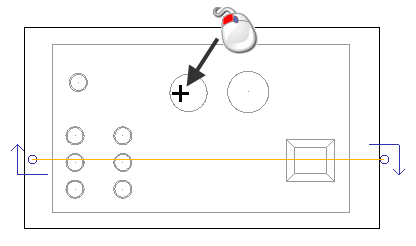

4. 断面ラインを作成するには、クリックしてポイントを作成するか、ビューでフィーチャーをクリックします。



5. 断面ラインにステップを作成するには、別のフィーチャーをクリックするか、別のポイントを作成します。



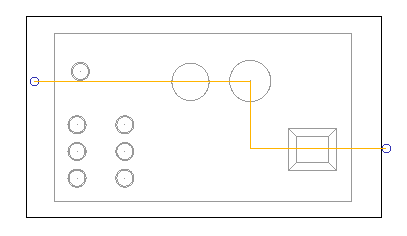

   断面ラインが作成され、各フィーチャー、または、選択ポイントを通過して自動的にステップします。



6. 必要に応じて、その他のフィーチャーまたはポイントをクリックして、ステップ断面ラインの作成を続行します。
7. をクリックして変更を了解し、ツールバーを閉じます。

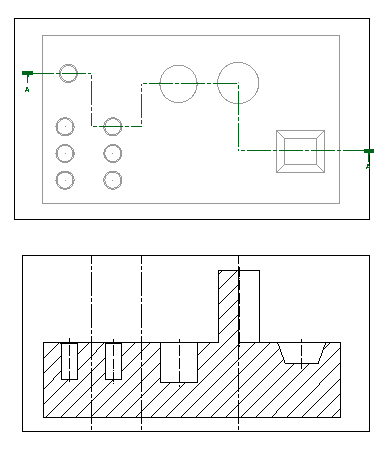

   自動的に断面ビューの作成が開始し、下の例に示すように、図面上で配置可能になります。
