フィルエッジサーフェスを作成

サーフェスを作成し、サーフェス上の選択ポイント間のギャップを埋めます。

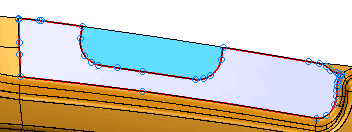

1. 例えば、使用するサーフェスを選択します。



2. [サーフェス]タブ > [製造]パネル > [加工] > [エッジをフィル]をクリックします。

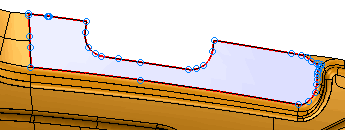

   エッジ領域のポイントがモデルに表示されます。

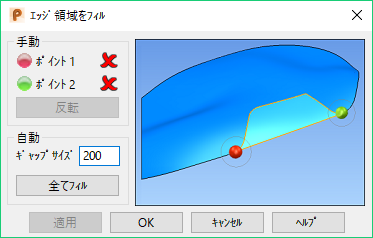

3. [エッジ領域をフィル]ダイアログを使用して、手動オプションまたは自動オプションを使用してサーフェスを作成します。



手動 オプションを使用します。

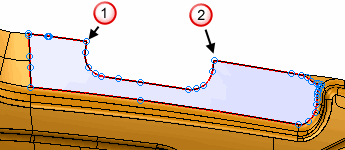

1. と で示されているように、サーフェスの ポイント 1 と ポイント 2 を選択します。

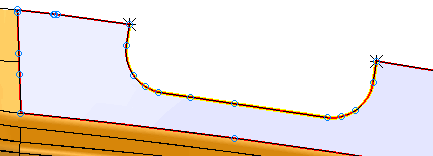

   適切に選択すると、アイコンが から に変化して、フィルエッジが強調表示されます。

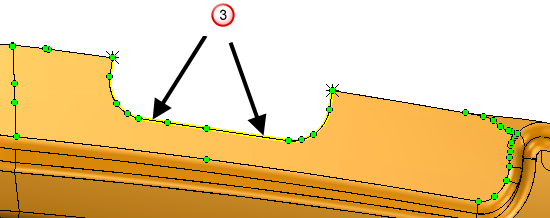

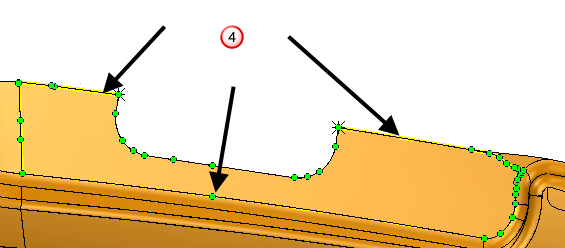

   エッジ領域をフィル ダイアログの 反転 オプションを使用して、選択したポイントの最短パス と最長パス 間を切替えることができます。選択したパスにより、作成されるサーフェスは異なります。

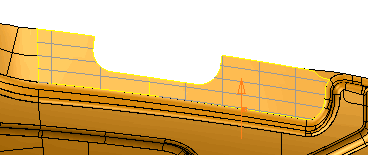

2. 適用 をクリックします。



自動 オプションを使用します。

1. ギャップサイズ を使用して、フィリングするギャップの最大サイズを調整します。

   ギャップサイズ より大きいギャップはフィリングされません。



2. 全てフィル をクリックして ギャップサイズ より小さい全てのギャップをフィリングします。
3. OK をクリックします。
