分割サーフェスとドラフト サーフェスは、コンポーネントの設計およびマテリアル形成アプリケーションの加工において重要な役割を果たします。ほとんどのモールドまたはダイ アプリケーションでは、自然な分割ラインの作成、および加工用の分割サーフェスの設計が不可欠です。多くの場合、モールドまたはダイのサーフェスで勾配角度を使用して、製品を取り出すことができるようにする必要があります。
PowerShape では、分割サーフェスおよびドラフト サーフェスを作成することができます。また、単一の連結ソリッドに対するモールドの作成に役立つウィザードもあります。
分割ライン
サーフェスの自然な分割ラインまたは閉鎖バウンダリーは、描画軸に沿って見た場合(つまり、モールドまたはダイが開いている方向)にサーフェスが傾斜しているサーフェス周辺のラインです
。
PowerShape は自然な分割ラインを自動的に検出し、このラインを表す新しいカーブを生成することができます。詳細については、「勾配カーブを作成」を参照してください。または、サーフェスのエッジなど、既存のジオメトリからコンポジット カーブを作成して、カーブを指定することができます。詳細については、「トレースによるコンポジット カーブの作成」を参照してください。
分割サーフェス

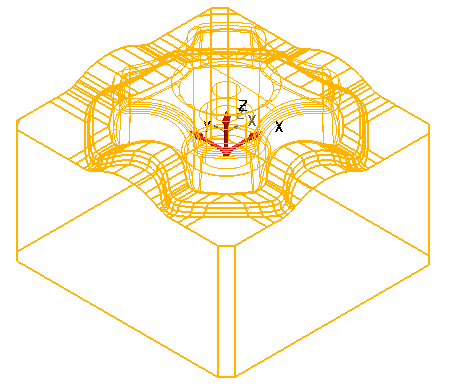

分割サーフェスは、分割ラインから作成されたサーフェスであり、ランオフ サーフェスとも呼ばれます。
ドラフト サーフェス

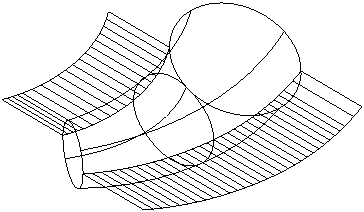

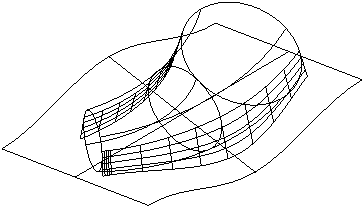

ドラフト サーフェスは、次に示すように、小さい角度でモデルから分割サーフェスに投影するサーフェスです。勾配角度により、コンポーネントがモールド キャビティから分離します。
