角度を計測

電卓を使用して角度を計測するには:

1. ステータス バーの[電卓] ボタンをクリックします。
2. [内角を計測] または[外角を計測] ボタンをクリックして、内角または外角を計測します。
3. 次の説明に従って、次のいずれかのオブジェクト タイプの角度を計測します。
   • 1 つのライン:

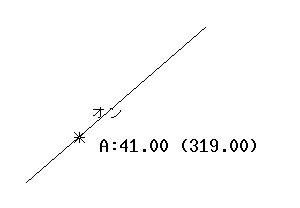

     カーソルをライン上に移動すると、内角と外角の両方が表示されます(選択されていない角度タイプはカッコで囲まれて表示されます)。



     同じ位置にあるラインをクリックすると、選択した角度タイプが[電卓]ダイアログに入力されます。

   • 2 つのラインの間:

     内角 外角

     1 つのラインを選択してから、もう 1 つのラインを選択します。選択した角度タイプの値が、[電卓]ダイアログに入力されます。

     注: 同じ平面上にないが空間で交差する 2 つのラインの間の角度を計測することができます。この角度は、交点から遠ざかる 2 つのラインの終点の間で計測され、ラインが交差する平面に基づいています。空間で交差しない 2 つのラインを選択した場合、角度は、ラインおよび位置が選択されたときに(下図を参照)、第 1 ラインと、第 2 ライン上で選択された位置を使用して計算されます。
   • 円弧:

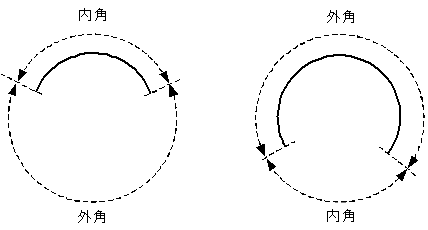

     次に示すように、内角と外角は、円弧の扇形のスパンと、円弧の残りの扇形のスパンです。

     カーソルを円弧上に移動すると、内角と外角の両方が表示されます(選択されていない角度はカッコで囲まれて表示されます)。

     円弧をクリックすると、選択した角度タイプの値が[電卓]ダイアログに入力されます。

   • 1 つのラインおよび指定したポジション:

     ラインを選択します。 選択したライン終点からカーソルまでのラバーバンド角度が表示されます。マウス カーソルを動かすと、ラバーバンド角度が変化します。

     このラバーバンド角度をガイドとして使用して、計測する角度を決定します。

     ポジションをクリックすると、選択した角度タイプの値が[電卓]ダイアログに入力されます。

     注: 角度は、ラインの 2 つの両端ポイントとこのポジションによって作成される平面で計算されます。
   • 3 つの位置を使用:

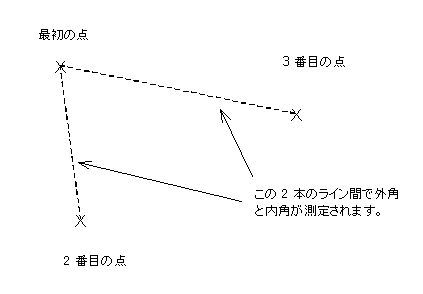

     次に示すように、3 つの位置を指定して 2 つのラインを定義します。内角と外角は、この 2 つのラインの間で計測されます。

     1 つ目の位置をクリックすると、その位置からカーソルまでのラバーバンド角度が表示されます。これをガイドとして使用して、2 番目と 3 番目の位置を選択します。3 番目の位置をクリックすると、選択した角度の値が[電卓]ダイアログに入力されます。

     注: 角度は、ラインの 2 つの両端ポイントとこのポジションによって作成される平面で計算されます。
