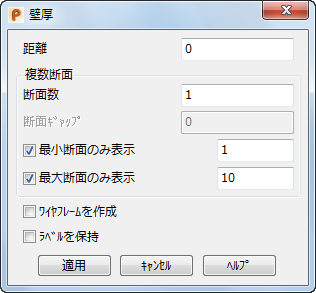

[視覚化]タブ > [ツール]パネル > [壁厚]を選択して、中空ソリッドの壁厚を調べることができます。これによって[壁厚]ダイアログが表示されます。このダイアログを使用して、アクティブ ワークプレーンに相対して一連の断面を指定することができます。
- 現行軸沿いの断面の 距離 を入力します。
- 次のオプションを使用して、複数断面 を定義します。
- 断面数 － 作成する断面数を入力します。
- 断面ギャップ － 断面の間のギャップを入力します。
- 最小断面のみ表示 － 項目には、最小厚さが表示されます。このオプションを選択すると、最小厚さの断面のみが表示されます。
- 最大断面のみ表示 － 項目には、最大厚さが表示されます。このオプションを選択すると、最大厚さの断面のみが表示されます。
- ワイヤーフレームを作成 を選択すると、適用、または、OK を選択後に、ワイヤーフレーム寸法として、最小 / 最大厚さの断面を維持します。
- レベルを保持 を選択すると、適用、または、OK を選択後に、寸法として、最小 / 最大厚さの断面を維持します。
- 次のいずれかをクリックします。
- [適用]: 壁厚のパラメーターを適用します。最小の壁厚は矢印とテキスト ラベルで示され、ダイアログは引き続き表示されます。
- OK － 矢印とテキストラベルで表示される最小厚さを了解し、ダイアログを閉じます。
