次の方法で、プリミティブサーフェスを作成します。
- [サーフェス]タブ > [作成]パネルをクリックし、必要なプリミティブ タイプを選択します。次の選択肢があります。

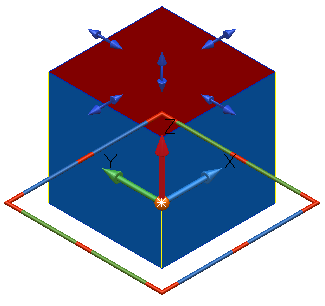

- ブロック － 端の開いた、長方形の押出しを作成します。

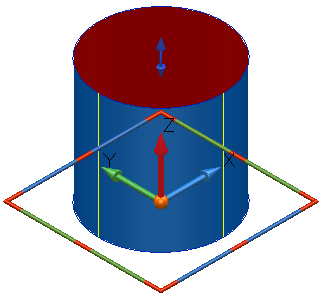

- 円筒 － 端の開いた、円筒状のサーフェスを作成します。

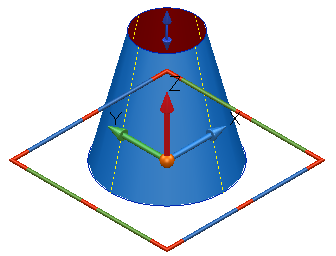

- 円錐 － 端の開いた、円錐状のサーフェスを作成します。

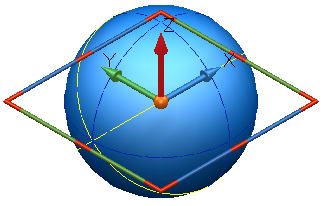

- 球 － 半円を軸の周りで回転させて、球を作成します。

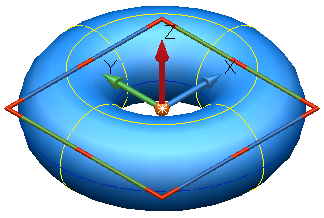

- トーラス － 円を軸の周りで回転させて、ドーナツ型のサーフェスを作成します。

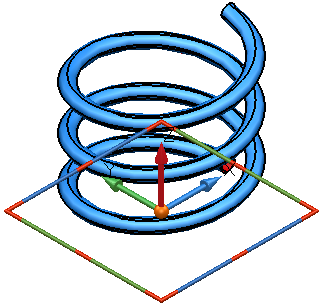

- スプリング － プリミティブサーフェススプリングを作成します。
- 平面 － 長方形の平面サーフェスを作成します。
- ブロック － 端の開いた、長方形の押出しを作成します。
- 画面に位置を入力し、選択したタイプのデフォルトプリミティブを作成します。
サーフェス作成モードは、クイックアクセスツールバーの
をクリックしていつでも終了することができます。 サーフェスは、原点が指定されるまで作成されません。サーフェスを配置する前に をクリックした場合、サーフェスは作成されません。
- 新規サーフェスを編集します。
- グラフィックハンドルを使用
- サーフェスを右クリックして、コンテキストメニューから 修正 を選択
- サーフェスをダブルクリック
作成されたばかりのサーフェスをクリックすると、そのサーフェスの編集が開始されます。グラフィック ウィンドウ内のそれ以外の場所をクリックすると、同じタイプのサーフェスがその場所に作成されます。
別のプリミティブ サーフェスを作成する場合、[サーフェス]タブ > [作成]パネルからこれを選択します。カーソルが、次に作成するサーフェス タイプを示すように変わります。
また、原点を入力する前にプリミティブの寸法を指定することにより、[コマンド]ウィンドウを使用してサーフェス プリミティブを作成することもできます。
たとえば、原点を 0 0 0 としてブロックを作成する場合、[コマンド]ウィンドウで次のように入力します。
サーフェスブロックを作成
長さ: 45
幅: 67.89
高さ: 43
0 0 0
寸法を指定しない場合、デフォルト値が使用されます。 次の寸法を指定することができます。
radius
width
length
height
minor_radius
major_radius
base_radius
top_radius
