ソリッド バルジの作成

ソリッドにワイヤーフレームをラップして、バルジを作成することができます。

ワイヤーフレームは、ソリッドのサーフェス法線沿いにソリッドに投影されます。そのワイヤーフレームで囲まれた領域で、ソリッドがバルジされます。

ソリッド バルジを作成するには:

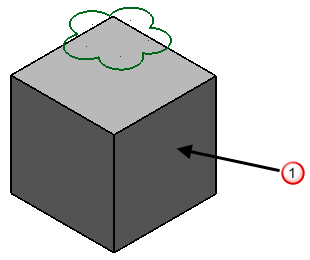

1. アクティブソリッド があることを確認します。

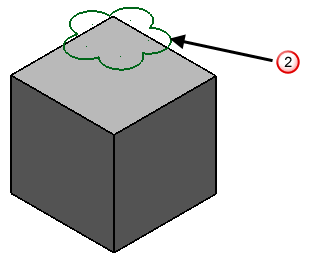

2. 1 つの閉じたワイヤーフレームオブジェクト を選択します。



   または、カーソルをドラッグして、非アクティブなソリッドおよび閉じたワイヤーフレームを選択します。

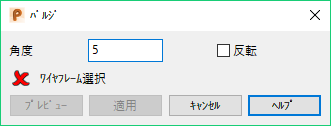

3. [ソリッド]タブ > [フィーチャ]パネル > [バルジ]をクリックして、[バルジ]ダイアログを表示します。

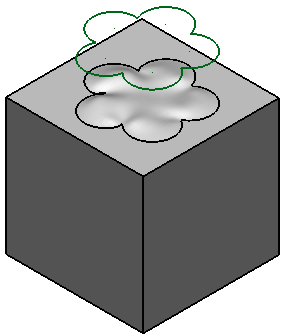

4. 角度 を入力します。この角度により、ソリッドからバルジが上昇する大きさが定義されます。

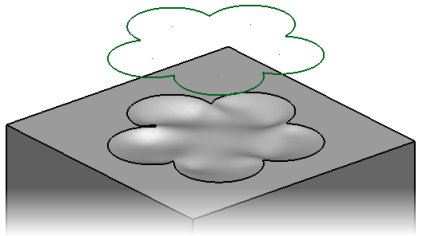

5. 反転 を選択して、ソリッドにバルジを反転させます。



6. 次のいずれかをクリックします。
   • プレビュー － 選択ワイヤーフレームにより、ソリッド上のバルジを表示します。ダイアログの設定や選択したワイヤーフレームは、必要なソリッドのプレビューになるまで、変更することができます。
   • 適用 － ソリッドにバルジを作成します。ダイアログは画面に表示されたままになり、さらにワイヤーフレームを選択してバルジを作成することができます。ソリッドフィーチャーツリーに、ボスフィーチャー アイコン が表示されます。
