カスタム カタログ: グループ化

次を変更することができます。

• 方向のグループ化。
• 寸法およびグループが表示される順序。

サンプル

1. Hasco ソケット ヘッド キャップ ネジ(Z30)を含む XXXX という名前のカスタム カタログを作成します。

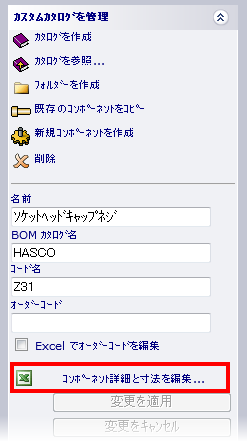

2. [コンポーネント詳細と寸法を編集]をクリックします。



3. MS-Excel が、タスク ツールバー上に自動的に開きます。

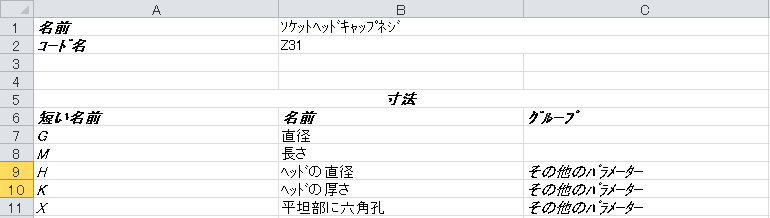

4. MS-Excel にスワップすると、自動的に作成されたスプレッドシートが表示されます。

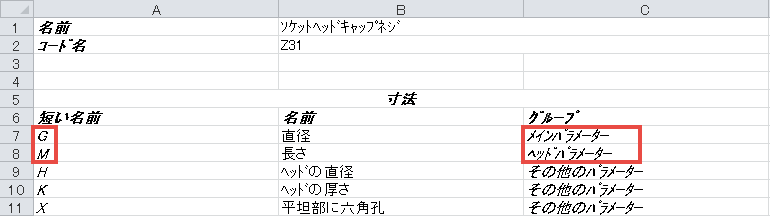

5. スプレッドシートに次のように入力します。
   • d および l の[グループ]セルに Main Parameters と入力します。
   • dk および k の[グループ]セルに Head Parameters と入力します。



6. 変更をスプレッドシートに保存します。
7. PowerShape に戻って、[変更を適用]をクリックします。



   コンポーネント パラメーターは、次のようにグループ化されます。

   • 同じグループ名を持つ寸法は、1 つのグループに結合されます。
   • 指定された名前のグループが存在しない場合、新しいグループが作成されます。
   • グループ名を持たない寸法は、メイン グループまたはパラメーターに含められます。
8. カスタム カタログ ツリーでコンポーネントをダブルクリックすると、[コンポーネントウィザード]ウィンドウ内にそのコンポーネントが開きます。

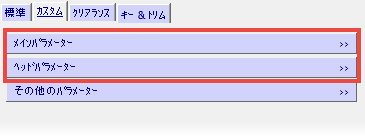

9. [カスタム]タブをクリックします。 Main parameters グループと Head parameters グループが表示されます。

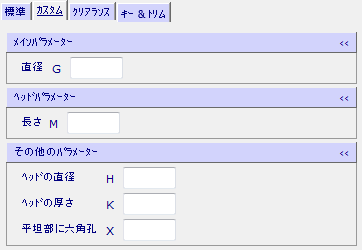

10. グループをクリックすると、パラメーターが表示されます。



ヒント:

• この手法は、プレートに対して有用です。固定用ネジに関連するパラメーターを、ピラー孔に関連するパラメーターとは別のグループに入れることができます。
