360 度の円筒ラップを作成

次の方法で、360 度の円筒ラップを作成します。

1. ラップを作成する円筒面を選択します。

   次図の円筒形状ボトルは、360 度の円筒ラップが使用される箇所の例を示しています。



2. [サーフェス]タブ > [作成]パネル > [ラップ]をクリックします。

   ラップウィザード の ターゲット選択 ページが表示されます。

3. [次へ]をクリックします。

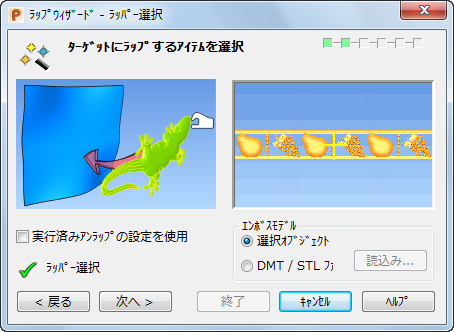

   ラッパー選択 ページが表示されます。

4. DMT / STL ファイル オプションを選択します。
5. DMT ファイル読込み ダイアログで、ラップに使用する DMT ファイルを選択します。 ダイアログにイメージが表示されます。



6. [次へ]をクリックします。

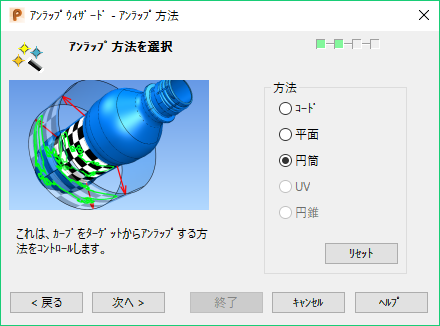

7. ラップの方法に 円筒 を選択します。



   ターゲットオブジェクト上の格子縞で、円筒 ラップ方法の効果を視覚的に確認することができます。



8. [次へ]をクリックします。

   ラップが円筒上に表示されます。

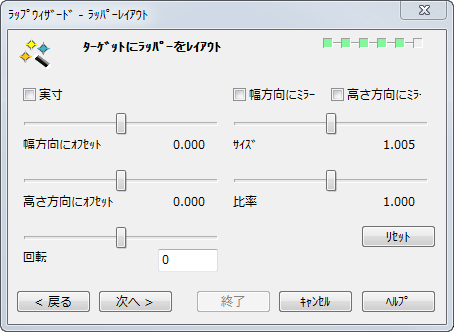

   オブジェクトへのラップ設定を調節するための ラッパーレイアウト ページが表示されます。

   ヒント: 360 度の円筒ラップで最良の結果を得るには、ラッピングのエッジ同士が交差する箇所でわずかにオーバーラップするよう サイズ を調整することが推奨されています。



   このボトルの例では、[実寸]オプションが選択解除され、[サイズ]が 1.005 に調整されています。

9. [次へ]をクリックします。
10. 終了 をクリックします｡

    ボトルで 360 度の円筒ラップの効果を確認することができます。
