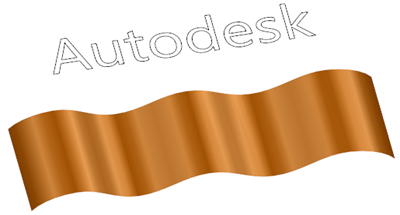

サーフェス / ソリッドにワイヤーフレームをラップ

注: ラップ機能は、お使いのライセンスにより、利用できない場合があります。

例えばテキストアイテムなどのワイヤーフレームをサーフェス、または、ソリッドにラップすることはできません。

次の方法で、ラップを作成します。

1. ワイヤーフレームオブジェクトが XY 平面で正しく方向付けされていることを確認します。

   ラップ実行中に、ワイヤーフレーム オブジェクトは、ワールド スペースの XY 平面上またはオブジェクトのグループ ワークプレーン上(存在する場合)に投影されて、2D に変換されます。

   ワイヤーフレームオブジェクトが XY 平面で正しく方向付けされていない場合は、次のステップを実行します。

   1. グループワークプレーンを作成します。
   2. Z 軸がジオメトリの平面に垂直になるように、ワークプレーンをアラインします。
   3. ワイヤーフレームオブジェクトを選択します。
   4. [ワークプレーン]タブ > [グループ]パネル > [グループに追加]を選択し、ワイヤーフレーム オブジェクトをワークプレーンのグループに追加します。
   5. グループワークプレーンを非アクティブにします。
2. 必要に応じてワークプレーンを作成し、ワイヤーフレームをソリッド、または、サーフェスオブジェクト上に配置します。

   ワイヤーフレームはワークプレーンの原点を中心に配置され、Y 軸がワークプレーンの Y 軸でアラインされます（ワークプレーンオプションを使用する場合）。

3. [ビュー]タブ > [背景の表示設定]パネル > [シェーディング] > [シェーディング]を選択し、モデルにシェーディングを実行します。
4. 使用するワイヤーフレーム、ソリッド、サーフェスを全て選択します。
5. [ワイヤーフレーム]タブ > [選択から]パネル > [ラップ]をクリックすると、ラップ ウィザードが起動します。

注: ラップ ウィザードは、[サーフェス]タブ > [作成]パネルでも利用可能です。
