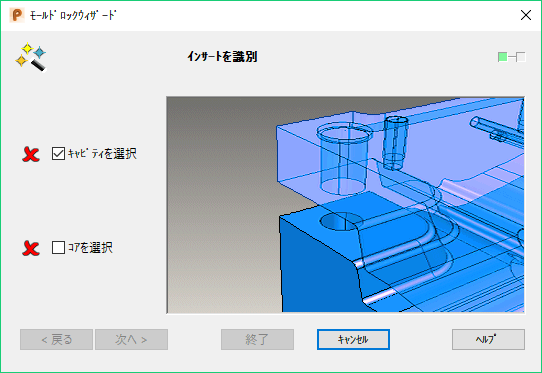

このページで、コア / キャビティインサートを選択、識別します。インサートは、ソリッド、または、コンポーネントのどちらでもかまいません。
キャビティを選択 － キャビティインサートを選択します。
コアを選択 － コアインサートを選択します。
次へ － 複数インスタンスコンポーネントを選択してこのボタンをクリックすると、複数インスタンスコンポーネント選択 ダイアログが表示されます。それ以外の場合は、[モールドロックを定義]ページが表示されます。
選択に誤りがある場合、エラーメッセージが表示されます。誤った選択の例は、次の通りになります。
- ソリッド、または、コンポーネントではないアイテムを選択した場合
- 複数アイテムを選択した場合
- コアとキャビティに同一アイテムを選択した場合
