次の方法で、スケッチから押出しソリッドを作成します。
- スケッチ アイテムを選択して、[ソリッド]タブ > [作成]パネル > [押出し]をクリックします。

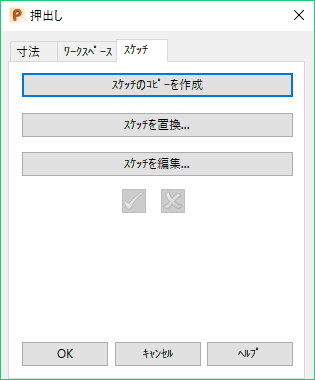

- 生成した押出しソリッドを右クリックし、修正 を選択して、押出し ダイアログを表示します。
- このダイアログから、[スケッチ拘束]タブ > [スケッチを編集]をクリックします。スケッチモードに切替わり、スケッチの寸法と拘束が編集可能になります。
をクリックしてスケッチへの変更を了解し、スケッチ モードを終了します。押出しソリッドに変更が適用されます。
注: スケッチからの、他のオブジェクト（回転ソリッド、押出しサーフェス、回転サーフェス、単一輪郭によるソリッドボスフィーチャー、単一輪郭によるソリッドカットフィーチャー）の作成もサポートされています。
