次のいずれかの方法で、ドローイングを編集します。
- ドローイングをダブルクリックして、ドローイングを編集 ダイアログを表示します。
- ドローイングの空の領域を右クリックして、[ドローイング]コンテキスト メニューを表示します。このコンテキスト メニューには、選択、コピー、貼り付け、削除などの標準オプションおよび次のものが含まれています。
注: ドローイングビューでモデルのジオメトリ削除を試行した場合、ジオメトリはモデルから削除されるのではなく、ビュー内で非表示に設定されます。
特別貼り付け － コピーしたジオメトリがマウスカーソルに追従します。希望の位置をクリックするまで貼り付けられません。
[変換]: [ドローイングを変換]ダイアログを表示します。このオプションを使用して、ドローイングの 2D ワイヤーフレーム形状を、ビュー、または、他のドローイングにエクスポートします。ドローイングは、開いたモデル、または、新規モデルに変換することができます。このオプションの使用が、モデル内のドローイングビュー変換に適した方法です。[オプション]ダイアログの[ドラフティング] > [ビュー] > [一般]ページから、[変換]設定を指定します。
更新 － ドローイング上の、古いビューを更新します。
全ドローイングを更新 － モデル内の、全ての古いビューを更新します。

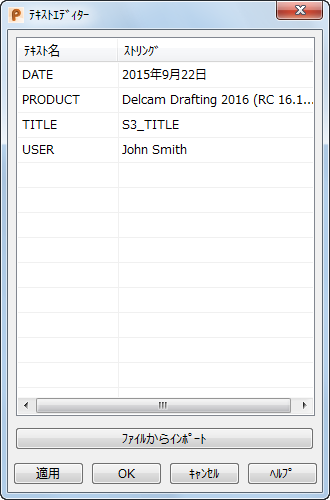

テキスト修正 － テキストエディター ダイアログを表示します。ダイアログには、ドローイングに含まれるテキスト名とストリングが表示されます。
このダイアログを使用して、次のいずれかの方法でドローイングのストリングを変更します。
- ダイアログの ストリング 列に、テキストを入力します。適用 をクリックして、代用します。
- ファイルからインポート ボタンを使用して、代用テキストのストリングが含まれた .csv ファイルをインポートします。ファイルのフォーマットは、次の例のように、テキスト名, ストリング になります。
Name_1,Substitution_1
Name_2,Substitution_2
Name_n,Substitution_n
