ドローイングについて

1 つのドローイングは、1 枚の紙に相当します。モデルには、多数のドローイングを含めることができます。ドローイングを使用して、次を行うことができます。

• 2D ジオメトリを入力したり、2D ジオメトリに注釈を付けます。
• 3D モデルのビューを作成して、モデルに直接注釈を付けます。

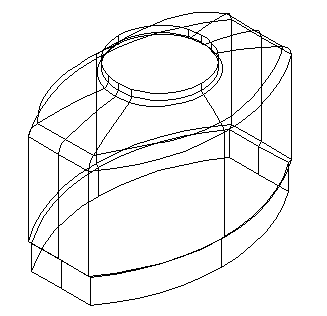

たとえば、2 つの方法で、次のサンプル モデルのドローイングを作成することができます。

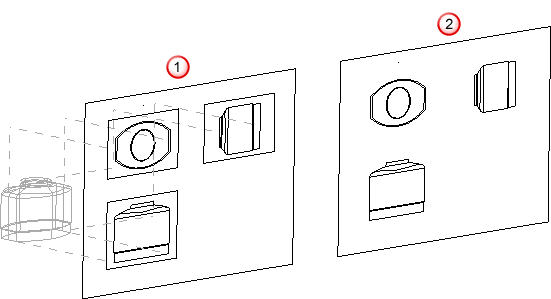

• PowerShape で 3D モデルを作成し、異なる方向からモデルを投影し、そのドローイングについてビューを作成します 。
ヒント: このタイプのドローイングはモデル内に存在し、モデル ウィンドウとドローイング ウィンドウの両方に表示されます。[ビュー]タブ > [ウィンドウ]パネル > [表示設定 切替え]を使用して、ウィンドウ間を切り替えます。
• 2D ジオメトリ オブジェクトをドローイング上に直接作成します 。
ヒント: このタイプのドローイングで作成されたオブジェクトは、ドローイング内にのみ存在し、モデル内には存在しません。
