ラップウィザード － ラッパー選択

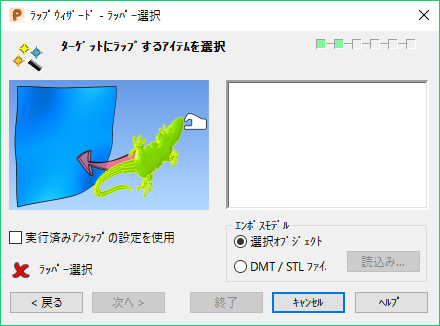

[ラッパー選択]ページを使用して、オブジェクトにラップする 1 つ以上のサーフェス、1 つのソリッド、またはシンボルを選択します。

ラッパーアイテム

• 選択オブジェクト － グラフィックウィンドウに表示された必要なアイテムをクリックします。

  ラッパーは次のアイテムにならなければいけません。

  • 単一ソリッド
  • 全サーフェス
  • 全シンボル
  • 全ワイヤーフレーム

  選択が ラップウィザード の ラッパー選択 プレビューウィンドウに表示されます。

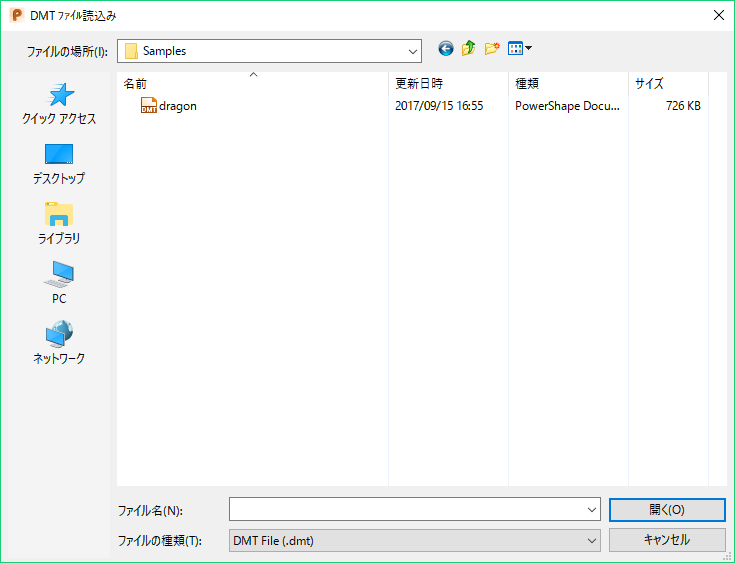

• [DMT / STL ファイル]: ラップ用に DMT (.dmt)ファイルまたは STL (.stl)ファイルを読み込むには、このオプションを選択します。DMT ファイル読込み ダイアログが表示され、読込むファイルを選択することができます。.dmt や .stl ファイルの内容のイメージ、または、シンボルが ラッパー選択 ページのプレビューウィンドウに表示されます。

注: 最適な結果を得るために、選択は平面上に輪郭が配置された開いた形状であるべきです。

• 読込み － .dmt ファイルが読込み済みの場合に、別の .dmt ファイルを読込みます。[DMT ファイル読込み]ダイアログが表示されます。



  • [ファイルの種類]: DMT (.dmt)または STL (.stl)のいずれかのファイルの種類をドロップダウン リストから選択します。
  • トライアングル シンボルをスムージングして、ファセットのあるトライアングル メッシュの外観を改善することができます。
  • [開く]: 選択された DMT ファイルを開きます。[ラッパー選択]ページのプレビュー ウィンドウに、DMT ファイルの内容のイメージまたはシンボルが表示されます。
• 実行済みアンラップの設定を使用 － 選択サーフェスやソリッドがあらかじめアンラップされている場合に、このオプションは利用可能になり選択することができます。
• ラッパー選択 － ラッパーが選択されている場合に、アイコンが から に変更します。
• 次へ － 選択されている方法により、ウィザードの異なるページが表示されます。
  • [選択オブジェクト]: [データムワークプレーン]ページが表示されます。
  • DMT / STL ファイル － ラップウィザード ページが表示されます。
