コントロールポイントを移動させることで、B スプラインカーブの形状を編集できます。
- B スプラインカーブを選択します。
カーブ上にコントロールポイントが表示されます。各ポイントにはラベルがあります。
- コントロールポイントをドラッグして、カーブ形状を変更します。

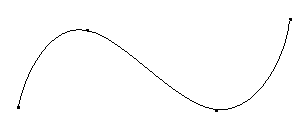

下の例において、コントロールポイント 4 が上方向にドラッグされます。
カーブの端にないコントロールポイントをドラッグする場合、カーブの形状が変更し、その一部のポイントも移動します。
注: 端点は、ドラッグするまで、常に固定されたままです。端点をドラッグする場合、そのポイントのみが移動します。
ポジション ダイアログを使用して、選択したコントロールポイントを移動することもできます。
- [カーブツール]タブ > [選択]パネル > [ポイント]をクリックし、[ポイントを選択]ダイアログを表示します。
- ポイントを選択 ダイアログを使用して、コントロールポイントを選択します。
をクリックして、ポジション ダイアログを表示します。
- ポジション ダイアログを使用して、選択したコントロールポイントを移動します。
