このウィザードでは、選択したモールド ベースのサイズとプレートの厚さが一致する長さと寸法を持つピラー、ブッシュ、スリーブ、ネジのコンポーネント カタログを検索します。
ウィザードで一致するピラー、ブッシュ、スリーブ、ネジが見つからない場合は、代わりにカスタム寸法が使用されます。この場合に、標準コンポーネントの寸法を使用するには、次の方法を試してください。
- [戻る]をクリックし、プレートの厚さ、プレートの寸法、場合によってはモールド ベースのサイズを変更します。
- [寸法]をクリックし、必要に応じてコンポーネントの寸法を修正します。

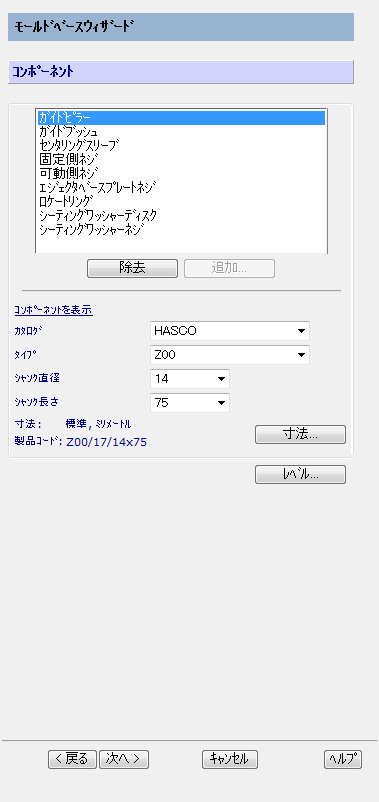

このページでは、モールド ベースで使用するコンポーネントの寸法を設定します。
- リストから必要なコンポーネントを選択して、そのサイズを設定します。
[除去]: リストから選択したコンポーネントを削除します。
[追加]: 削除したコンポーネントを再度追加するには、[追加]ボタンをクリックして、表示されたダイアログからコンポーネントを選択します。
- [コンポーネントを表示]をクリックしてウィンドウを拡張し、コンポーネントのイメージとその寸法の計測方法を示す図を表示します。イメージを再度非表示にするには、[コンポーネントを非表示]オプションをクリックします。
- [レベル]をクリックして、モールド ベースの各コンポーネントにレベルを指定します。
- [次へ]をクリックして、モールド ベース ウィザードのページ 3 を表示します｡
