角度付き断面ビューのアライメントオプション

角度付き断面ビューの 2 つのアライメントオプションの使用方法は類似していますが、結果は全く異なるものになります。

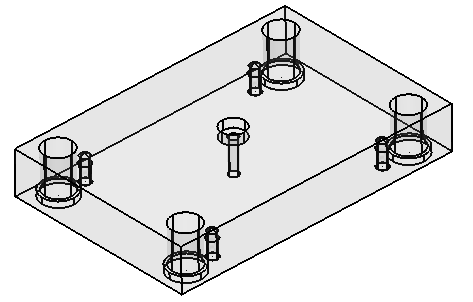

次の例を参照して下さい。

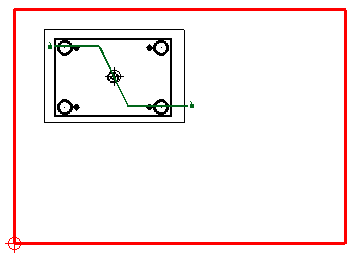

1. ステップ断面の定義用にコンポジットカーブを作成します。



2. [角度付き断面を主軸にアライン]が、[ビューオプション]ダイアログの[断面]ページで選択されている場合、次のような断面を作成します。



   オリジナルビューと同サイズの断面になるよう、ステップ断面が投影されています。この投影は正確な寸法付けには使用できません。

3. [角度付き断面を主軸にアライン]を選択解除して、[ビューオプション]ダイアログの[断面]ページで[角度付きステップ断面をアライン]を選択します。
4. 最初の断面の下に別の断面を作成します。

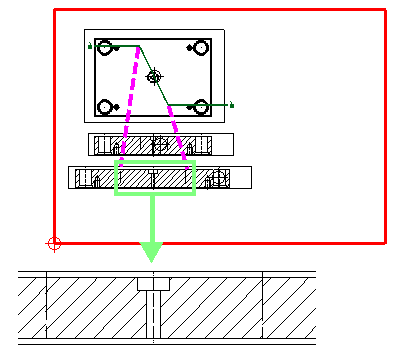

   前図に強調表示されている箇所は、ステップ断面が平坦化され、孔の断面の正確な形状を表示している様子を示しています。平坦化された断面で、正確な測定を行うことが可能です。

   ステップ断面がビュー方向に 1mm 以下の場合、断面ラインは無効になります。次図の例では、X が 1mm 以下のため断面ラインが無効になり、エラーメッセージが表示されます。
