断面ビューを作成

次の方法で、断面ビューを作成します。

  1. 最低 1 つのビューを持つドローイングがあることを確認します。

    開いているドローイングがない場合、ドローイングを作成 するか、既存のドローイングを開く 必要があります。

    ドローイングにビューがない場合、シングルビューを作成 します。

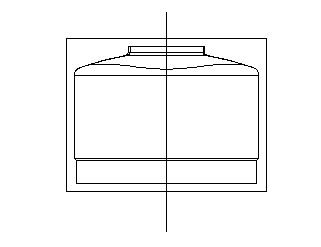

  2. 次のいずれかの方法で、ビューの断面位置を通過するラインを作成します。

    注: ライン、または、コンポジットカーブは、ビューの大きさより短くても構いません。その場合、ライン、または、コンポジットカーブの箇所に該当する、ビューの部分的な断面ビューが作成されます。
  3. ライン、または、コンポジットカーブを選択します。
  4. [図面]タブ > [ビュー]パネル > [断面]または[背景付き断面]をクリックします。

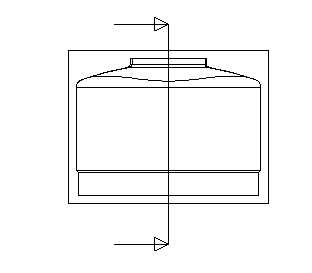

    ラインに、ビュー方向を定義する矢印が描かれます。

    新規ビューの輪郭が、カーソルと共に移動します。

  5. ビュー方向を変更するには、矢印のいずれかをクリックします。

    矢印の向きが変わり、ビュー方向が変化したことを示します。

  6. ドローイング上でクリックして、ビューを配置します。
    注: 現行ドローイングに断面ビューを配置することができます。その方法は、[ビュー]タブ > [ウィンドウ]パネル > [表示設定 切替え]を使用して、別のドローイング ウィンドウを選択します。

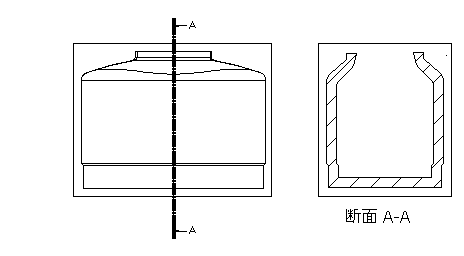

    断面ビューが表示されます。

    [背景付き断面]オプションを選択した場合は、背景の詳細も表示されます。

    注: ビュー コンテキストメニューの 非表示 オプションのいずれか、または、ビューを編集 ダイアログの 隠線 を選択した場合、背景の詳細は断面ビューに表示されません。詳細については、ビューを編集 を参照して下さい。
  7. 断面ビューまたは断面ビューが含まれたドローイングを削除するには、オブジェクトを右クリックし、コンテキストメニューから[削除]を選択します。

    [問合せ]ダイアログが開き、断面ビューの従属性に関する警告が表示されます。はい をクリックして、断面ビューと、断面ビューが従属するビュー、または、ドローイングを削除します。

また、必要に応じて断面ラインを作成して、角度付きステップ断面ビューを作成することもできます。サンプル

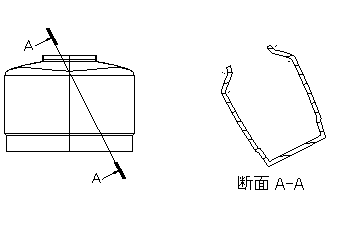

角度付き断面ビュー

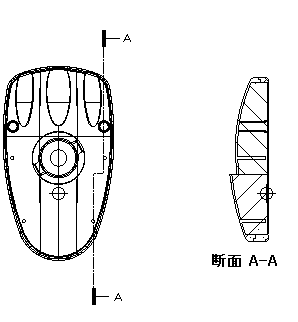

ステップ断面ビュー

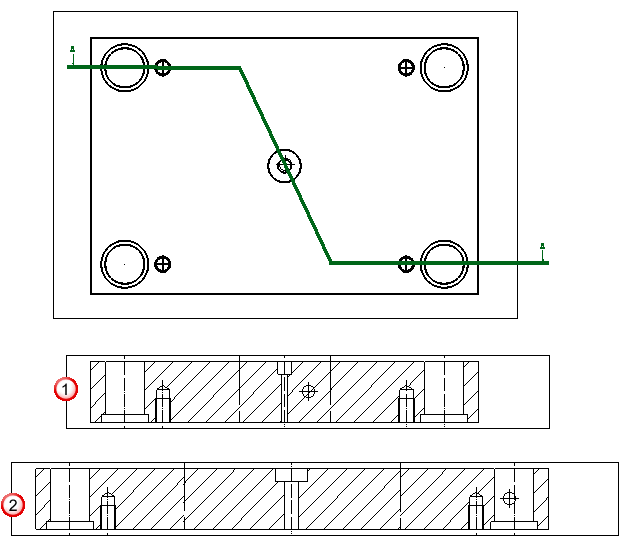

角度付きステップ断面ビュー:

角度付き断面を主軸にアライン － この機能は､一方向からのビューにより､オリジナルと同サイズの断面を作成します｡ このオプションを使用して、断面 を作成します。

角度付きステップ断面をアライン － この機能は､正確な寸法付けに使用します｡ このオプションはビューを回転してステップ断面を平坦化された状態で表示し、測定できるようにします。このオプションを使用して、断面 を作成します。

詳細については、「角度付き断面ビューのアライメント オプション」を参照してください。
