オプション ダイアログの サーフェス を使用して、モデル内のサーフェスのデフォルトの設定を調整します。
- [ファイル] > [オプション] > [アプリケーションのオプション] > [オブジェクト] > [サーフェス]をクリックします。
- 次のオプションを使用してサーフェスを作成する既定の設定を指定します。
- トリム － サーフェスをトリムします。 サーフェスのトリムにより、リアリスティックな形状が表示されます。 未トリムサーフェスは、画面再表示時間を削減してコンピューターグラフィック処理を削減します。 しかし、モデルの表示がわかりづらくなる可能性があります。
- サーフェス方向マークを表示 － サーフェスの外側フェースをマークします。 オプションを選択解除すると、複雑なモデルをより短時間で再描画できます。
- 複数サーフェスの法線を表示 － 複数のサーフェスを選択すると、サーフェス法線が表示されます。
- [デフォルト勾配角度]: ドラフト サーフェスを作成する際に使用するデフォルト角度を入力します。
- パッチごとのロンジット詳細ライン － 編集用のサーフェスを選択する場合、グレーの詳細ラインが表示され、サーフェス形状が示されます。 ロンジットカーブの各ペア間に、詳細ライン数を入力します。 0 を入力すると、詳細ラインは無効になります。
- パッチごとのラテラル詳細ライン － 編集用のサーフェスを選択する場合、グレーの詳細ラインが表示され、サーフェス形状が示されます。 断面カーブの各ペア間に、詳細ライン数を入力します。 0 を入力すると、詳細ラインは無効になります。
- [デフォルトフィレット半径]: これにより、フィレット サーフェス作成時にデフォルトで使用されるフィレット半径が設定されます。
- フィレットで生成された P カーブを保持 － トリム が フィレットサーフェス ダイアログで選択解除される場合に、P カーブを保持します。
- [リミットにより生成された P カーブを保存]: リミットによって生成される場合に、P カーブを保持するには、このオプションを選択します。両方をトリム が トリム ダイアログで選択解除される場合、P カーブが生成されます。
- サーフェス上内部ラインを非表示 － ラテラルとロンジットのみを表示します。
- サーフェスのエッジ上
- サーフェスの閉じられた方向
- サーフェスの不連続沿い
- 単一選択サーフェス上
このオプションを選択解除すると、サーフェス上のラテラルとロンジットを全て表示します。
このオプションは、ワイヤーフレームビューのみに適用されます。

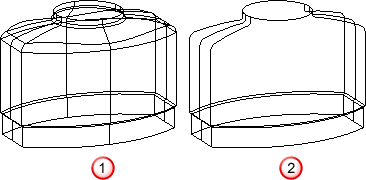

サーフェス上内部ラインを非表示 オプションは非選択です。
サーフェス上内部ラインを非表示 オプションが選択されています。
- シェーディング時、サーフェス上内部ラインを非表示 － シェーディング時に、明確性と効率のために内部のラテラルとロンジットラインを非表示にします。

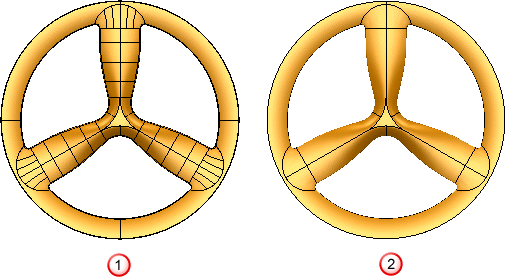

シェーディング時、サーフェス上内部ラインを非表示 オプションは非選択です。
シェーディング時、サーフェス上内部ラインを非表示 オプションが選択されています。
- [ソリッドのサーフェス上内部ラインを非表示]: ソリッド内のサーフェスの内部ラインの表示と非表示を切り替えます。選択時、内部ラインは描画されません。
- [コンポーネントのサーフェス上内部ラインを非表示]: コンポーネント内のサーフェスの内部ラインの表示と非表示を切り替えます。選択時、内部ラインは描画されません。
- 大きなサーフェスの詳細を非表示 － 単一選択サーフェスの詳細ラインの表示と非表示を切替えます。 選択時、その方向に 15 を超えるサーフェスカーブが存在する場合、詳細ラインは特定方向で描画されません。
- NURBS 上に連続する内部のラテラルを表示 － NURB サーフェス上の内部ラテラルを表示します。
デフォルトでは、このオプションは非選択になっているため、不連続部分やサーフェスエッジのサーフェスカーブのみが表示されます。
NURBS 上に連続する内部のラテラルを表示 オプション － 非選択
NURBS 上に連続する内部のラテラルを表示 オプション － 選択
カーブは、表示されているもののみクリックできます。 カーブが表示されていない場合、(サーフェスツール)[管理]タブ > [選択]パネル オプションを使用して、選択します。
- [最小可視領域(ピクセル)]: このトレランスは既定で[自動]に設定されていますが、1 から 10 までの固定値でも設定することができます。
金型用にコアとキャビティの分割 を検出する場合、プログラムはモデルを上部から底部に向かって（Z 軸沿いに）確認します。 両方向から可視になる全サーフェスが、金型のコア、または、キャビティの一部であると仮定されます。
スプリットサーフェスの計算時には、サーフェスはトライアングルメッシュで覆われますが、全ての極小ギャップを完全に削除することはできません。 そのため、（目に見えないサーフェスのような）極小領域はこれらのギャップを通して見ることができます。 このオプションは、設定したサイズより小さなギャップ（または、他の孔）を無視するようにスプリットサーフェスのアルゴリズムを承認します。
- [プリミティブ]オプションを使用して、(ブロックや円筒などの)プリミティブや押し出し、回転を作成します。
- NURBS として作成 －ブロックや円筒などのプリミティブは NURB サーフェスとして作成されます。
- [全サーフェスをパワーサーフェスに変換]: [ホーム]タブ > [ユーティリティ]パネル > [変換] > [サーフェス]コマンドの動作に影響を与えます。プリミティブ、モーフ、または、その他の特別な（NURBS サーフェスやパワーサーフェス以外の）サーフェスを変換します。
このオプションを選択すると、全てのタイプのサーフェスがパワーサーフェスに変換されます。
このオプションを選択解除すると、元になるサーフェスタイプにより、サーフェスが NURBS、または、パワーサーフェスに変換されます。
- ワイヤーフレームを保持（押出し / 回転） － 選択すると、ワイヤーフレームがモデルに自動で保持されます。選択解除すると、ワイヤーフレームがモデルから削除されます。引出し、または、回転のダイアログの スケッチ タブの スケッチのコピーを作成 を使用して、モデルにワイヤーフレームを追加することができます。 ダイアログはオブジェクトをダブルクリックすると表示されます。
- 平面ベースの垂直方向に押出しを作成 － これを選択し、平面ベースを使用して、押出しサーフェス / ソリッドを作成する場合、押出しは、平面ベースの垂直方向になります。それ以外の場合は、3 基準平面の標準軸の方向に引出されます。
