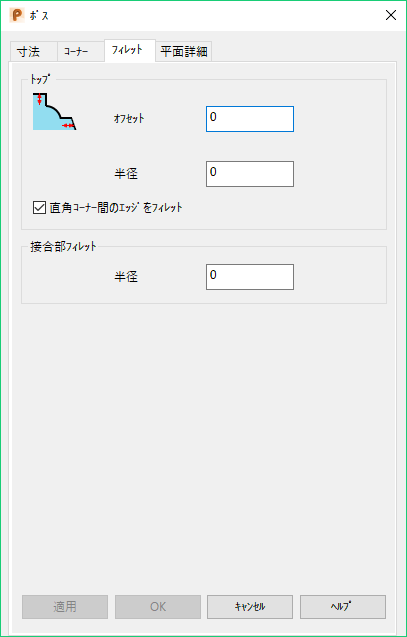

[フィレット]タブを使用して、ポケットのベース周りまたはボスのトップ周りにフィレットを定義することができます。
[ベース]/[トップ]: このオプションは、ポケットの作成時は[ベース]、ボスの作成時は[トップ]になります。

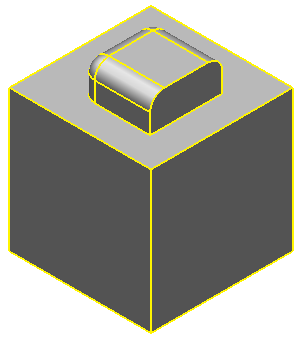

- オフセット － このオプションは、ボスの作成時のみアクティブ化されます。このオプションを使用して、ボスのトップ周りにオフセットフィレットを作成することができます。このフィレットは、テキストボックスに入力された値によるボスのトップからのオフセットになります。次図のモデルは、[オフセット]が 0

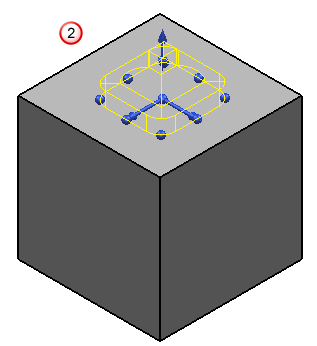

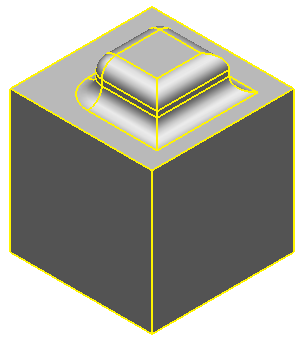

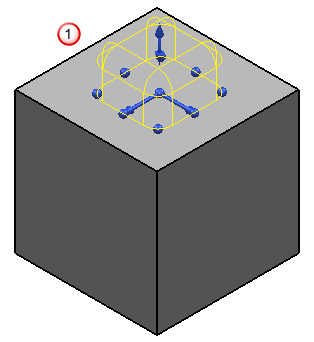

と、[オフセット]が 5
で作成されています。

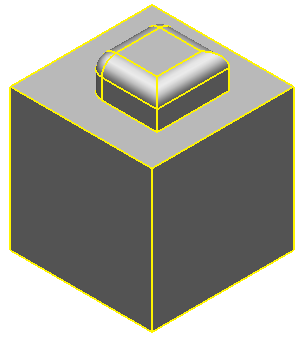

- 半径 － ポケットのベース周り、またはボスのトップ周りのフィレット半径を入力します。
- 直角コーナー間のエッジをフィレット － 選択時に、ポケットベースの周囲全体、または、ボストップの周囲全体にフィレットが作成されます。
非選択の場合、直角コーナーのエッジはフィルターされません。
接合部フィレット
- 半径 － ポケット / ボスがソリッドに接合する部位のフィレット半径を入力して定義します。
