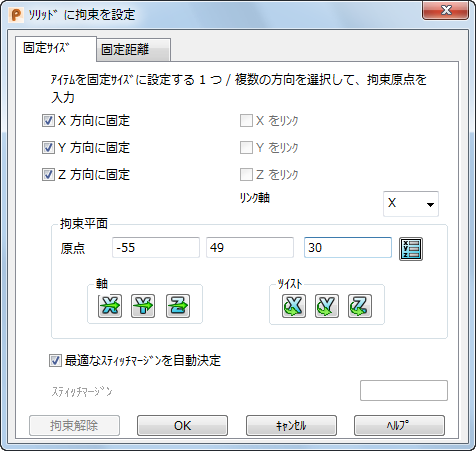

このページを使用して、拘束平面 の修正とスケールに変更されない方向を選択します。
チェックボックスを使用して、スケールに変更されない方向を選択します。
X 方向に固定 － 拘束平面に相対して X 方向で固定サイズになるようにアイテムを拘束します。
Y 方向に固定 － 拘束平面に相対して Y 方向で固定サイズになるようにアイテムを拘束します。
Z 方向に固定 － 拘束平面に相対して Z 方向で固定サイズになるようにアイテムを拘束します。
リンク軸 と リンク オプションを使用して、リンクされたスケール拘束を作成します。例えば、次図のように X、Y 寸法をリンクします。
- X 方向に固定 を選択解除します。
- X をリンク を選択します。
- リンク軸 ドロップダウンリストから Y 軸を選択します。これにより、Y 寸法に行われる全変更が X 寸法にも適用されるように X と Y 寸法をリンクします。
- [編集]タブ > [変換]パネル > [スケール]を使用して、ソリッドをスケールします。設定したスケール拘束が適用され、確認メッセージが表示されます。
拘束平面
拘束されたオブジェクトをスケールする場合、拘束平面の原点がスケールされます。拘束平面の原点はスケール原点と共に移動し、拘束されたエンティティは、更新された拘束平面の原点を基準に再配置されます。
拘束エンティティのデフォルト原点は、モデルに表示されます。原点、軸、ツイスト オプションを変更して、拘束平面を変更します。
- 原点 － 拘束エンティティの中心の X、Y、Z 座標です。原点の変更が必要な場合、関連するボックスに新規の座標を入力します。
: 拘束平面を定義するための[ポジション]ダイアログを表示します。
- 軸 － 拘束平面の軸方向を変更するために、変更する軸のボタンをクリックします。方向 ダイアログが表示されます。このダイアログを使用して軸の情報を入力し、了解 をクリックします。
- ツイスト － 拘束平面を軸周りツイストする場合は、ツイストするための軸のボタンをクリックします。電卓 ダイアログが表示されます。このダイアログを使用してツイスト値を入力し、了解 をクリックします。
最適なスティッチマージンを自動決定 － ユーザー定義フィーチャーのサイズを維持する場合、スケールによりフィーチャーの周囲にギャップが生じます。スティッチマージンはユーザー定義フィーチャー周囲の部分を引伸ばし、フィーチャー周囲に生成されたギャップをブレンドし、ソリッドの閉鎖を保持します。
このオプションを選択して、スティッチマージンのサイズは、作成されたギャップのサイズをベースとします。
このオプションを選択解除して、スティッチマージン オプションを使用します。
スティッチマージン － アイテムのスケール時に引伸ばしを実行する箇所で、アイテムが拘束される周囲の距離を入力します。このオプションは、最適なスティッチマージンを自動決定 が選択されている場合のみ利用可能になります。

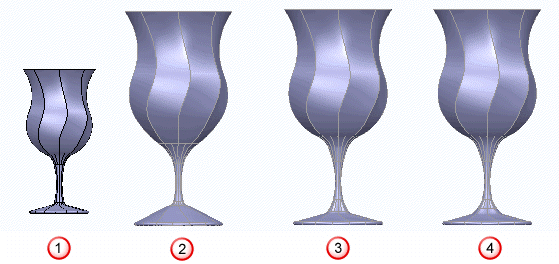

次図は、自動計算されたスティッチマージンと、異なるサイズのユーザー定義のスティッチマージンを使用した場合の効果を示しています。
－ オリジナル
－ 自動決定されたスティッチマージン
－ 値 5 でユーザー定義されたスティッチマージン
－ 値 10 でユーザー定義されたスティッチマージン
拘束解除 － 選択アイテムへの全ての拘束を解除して、ダイアログを閉じます。
了解 － 拘束設定を了解して、ダイアログを閉じます。
