時として、オブジェクト上に、そのオブジェクト自体のコピーが重複して描かれている場合があります。 このコマンドを使用して、モデル内の重複オブジェクトを強調表示します。
- 重複オブジェクトを検出するモデルのグラフィックウィンドウをクリックします。 これにより、該当のグラフィックウィンドウがアクティブになります。
- 選択オブジェクトの重複を検索する場合、該当のオブジェクトを選択します。
- [視覚化]タブ > [モデル]パネル > [重複を検索]を選択します。

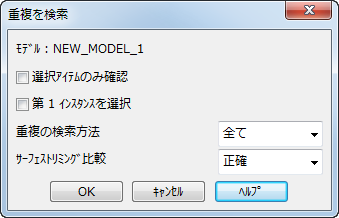

- [重複を検索]ダイアログを使用して、重複オブジェクトの有無をチェックします。
- モデル － オブジェクトの重複検出の対象となるモデルの名前です。 デフォルトで、アクティブモデルになります。 グラフィック ウィンドウでクリックするか、[ビュー]タブ > [ウィンドウ]パネル > [ウィンドウ]リストから選択することにより、別の開いたモデルを選択することができます。
- 選択アイテムのみ確認 － 現在選択されているアイテム内の重複をチェックします。 選択解除されている場合、モデル全体をチェックします。
- 第 1 インスタンスを選択 － 最後から 1 つ前のオブジェクトのインスタンスを重複として考慮します。オブジェクトの第 1 インスタンスの後のインスタンスを重複として考慮します。
- 重複の検索方法 － 選択したオプションに基づいて、重複するサーフェスを選択します。
- 全て － サーフェストリミング比較 オプションに基づいて、重複サーフェスを選択します。
- 未トリム － 全ての重複サーフェスがトリムされてない場合、このオプションは全ての重複を選択します。 一部の重複サーフェスがトリム済みの場合、全ての未トリム重複が選択されます。
インポートされたモデルには、トリムサーフェスと未トリムサーフェスが含まれている場合があります。 このコマンドで、全ての未トリムサーフェスを選択することができます。
- サーフェストリミング比較 － トリムバウンダリーと P カーブによる、サーフェスの比較方法を選択します。 次の 3 つのオプションがあります。
- 正確 － 同一の P カーブとトリムバウンダリーを持つサーフェスを検出します。
- バウンダリー － 同一のトリムバウンダリーを持つサーフェスを検出します。 トリムバウンダリーの一部ではない P カーブは、全て無視されます。
- なし － 未トリムサーフェスが同一の場合（例え、2 つのサーフェスが異なる領域を持っていても）、2 つのサーフェスを同一として処理します。
- OK － ダイアログを閉じます。 全ての重複オブジェクトは強調表示（選択された状態）され、重複数を通知するダイアログが表示されます。
注: 重複するオブジェクトの各セットにおいて、一方のオブジェクトは選択されません。 これにより、モデル内の全ての重複を処理することができます。
警告: 重複は、位置情報（XYZ 座標）のみに基づいて検出されます。 オブジェクト同士のレベル、配色、接線方向、その他位置情報以外の要素が異なっていても、重複として選択される場合があります。
