平均法線でアラインしたワークプレーンを作成

1. [ワークプレーン]タブ > [作成]パネル > [平均法線]をクリックして、[平均法線にアライン]ダイアログを表示します。



2. [原点]オプションを選択し、グラフィック ウィンドウ内をクリックして、ワークプレーンの原点を指定します。
3. [選択]オプションを選択して、平均法線にアラインする軸をクリックします。
4. [サーフェスの面積]オプションを選択して、全サーフェス数における、選択内のサーフェスのサーフェス領域の優先度を設定します。

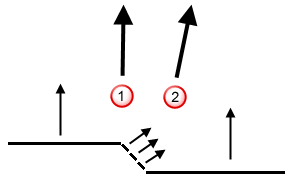

   例では、2 つの大きなサーフェスと 3 つの小さなサーフェスが選択されています。

   サーフェス領域 が選択されている場合、選択の平均法線は のようになります。

   サーフェス領域 が 選択解除 されている場合、選択の平均法線は のようになります。



5. OK をクリックしてワークプレーンを作成します。
