ビューを選択するときに表示されるグラフィック ハンドルを使用して、ビューをグラフィカルに編集することができます。
ハンドル上にマウスを移動すると、カーソルが「手」に変化します。
ヒント: ビューを選択するには、ビューを右クリックしてコンテキストメニューから 選択 を選択します。

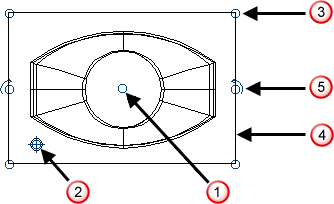

5 つのタイプのハンドルがあります。

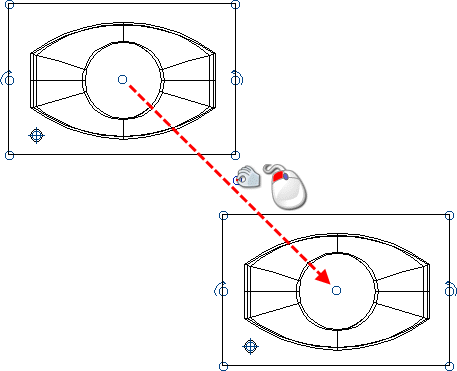

- 中央ハンドル
は、ビューを配置するために使用されます。ハンドルをグラブし、新規位置にビューを移動します。
- 原点ハンドル
は、中央ハンドルと同様、ビューの配置に使用されます。ハンドルを掴み、新規位置にビューを移動します。
中央ハンドルとは異なり、このハンドルは位置の入力にインテリジェントカーソルを使用します。例えば、ハンドルがキーポイント上を通過すると、コンストラクションラインとラベルが表示されます。
詳細については、インテリジェントカーソルを使用してポジションを入力 を参照して下さい。

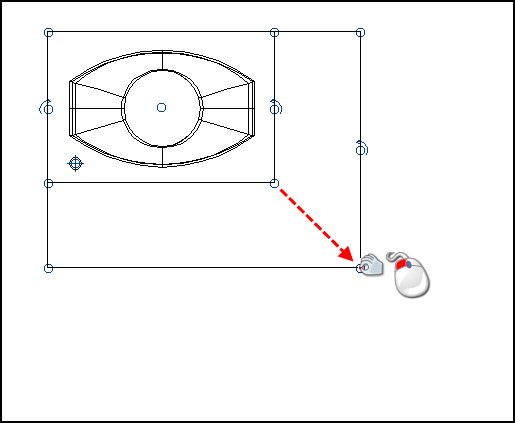

- コーナー ハンドル
は、ビューのサイズを変更するために使用されます。ハンドルを移動すると、ハンドルに従って 2 つの側面のサイズが変更されます。

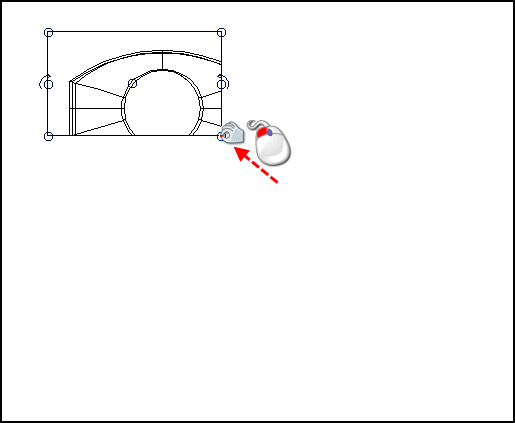

ビューのサイズを変更すると、モデルの全体が表示されたり、一部が表示されたりします。次の図は、ビューを縮小した場合にどのように表示されるかを示しています。モデルのビューは、ビューの境界に制限されます。

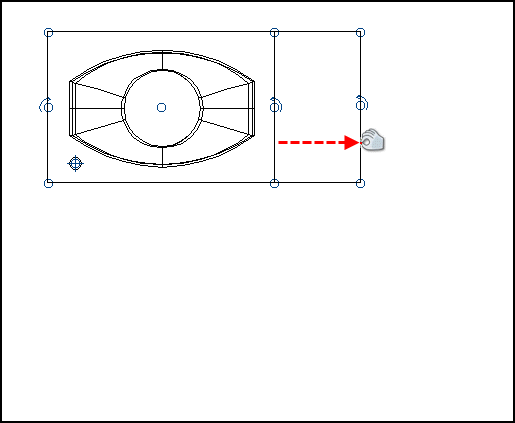

- サイド ハンドル
でも、ビューのサイズが変更されます。ただし、ハンドルがあるビューの側面のサイズのみが変更されます。

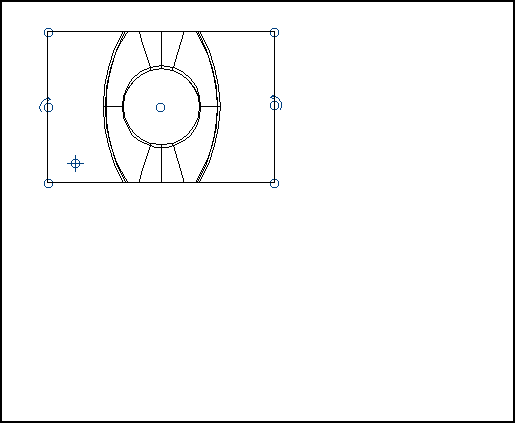

- 回転ハンドル
は、ビューを 90
回転します。右回転ハンドルをクリックするとビューが反時計回りに 90 回転し、左回転ハンドルをクリックすると時計回りに 90 回転します。
モデルはビュー内で回転します。
