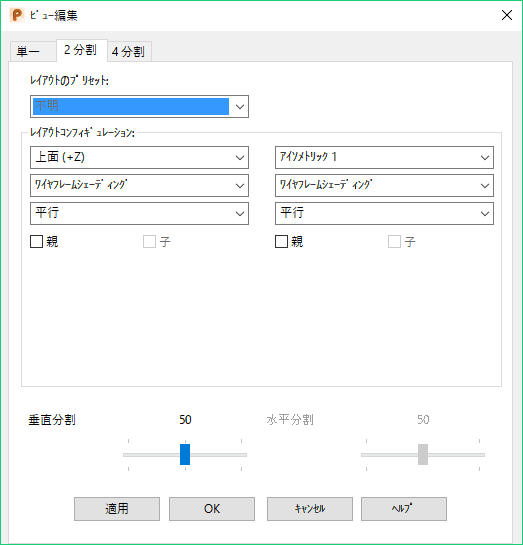

[ファイル] > [オプション] > [アプリケーションのオプション] > [ビュー] > [ビュー] > [レイアウトを初期設定に戻す]をクリックして[ビュー編集]ダイアログを表示します。これにより、グラフィック ウィンドウでのモデルの表示方法を編集することができます。
レイアウトのプリセット － このドロップダウンメニューから次のいずれかのオプションを選択することができます。
- 上面（+Z） － Z 軸を見下ろします。
- 底面（-Z） － Z 軸を見上げます。
- 左側面（-X） と 右側面（+X） － X 軸沿いに見ます。
- 正面（-Y） と 背面（+Y） － Y 軸沿いに見ます。
- アイソメトリック － 4 つのアイソメトリックオプションを提供します。
- [三角法]と[一角法]: 同一ウィンドウ上に多様な角度から見たモデルの状態を表示します。
- 現行ウィンドウにカスタムビューレイアウトが含まれる、または、任意のビューポイントまで回転される場合に、不明 が示されます。
これらのオプションは、[ビュー]タブ > [ビュー]パネルのオプションと同じです。オプションを選択すると、ビュー編集 ダイアログに、そのオプションのコンフィギュレーションが示されます。
プリセットレイアウトのいずれかを選択し、変更できます。
アイソと遠近ビューは、モデルの深さを視覚的に定義するデフォルトのビュー角度を持ちます。ほとんどの場合、デフォルトの 40
で問題はありませんが、角度は変えることができ、これは、カメラレンズ焦点距離の調整と同様の効果があります。詳細については、オプション ダイアログのビュー ページ の 遠近表示角度 を参照して下さい。
レイアウト構成
グラフィックウィンドウは、1 / 2 / 4 つのビューに分割されます。次の選択肢があります。
- 単一 － 単一ビューを表示
- 2 分割 － ビューを垂直方向に 2 分割
- 4 分割 － ビューを垂直 / 水平方向に 4 分割
タブを選択すると、ダイアログに、各ビューで利用可能なオプションが示されます。例えば、2 分割 タブを選択すると、ダイアログにはその 2 つのビューのオプションが示されます。
各ビューに対して次の設定が可能です。
- ビュー方向:
- 上面 （+Z）
- 底面 （-Z）
- 左側面 （-X）
- トゥルー － 左側面
- 右側面 （+X）
- トゥルー － 右側面
- 正面（-Y）
- 背面（+Y）
- トゥルー － 側面
- アイソメトリック 1
- アイソメトリック 2
- アイソメトリック 3
- アイソメトリック 4
- サーフェスとソリッドの表示方法:
- ワイヤフレーム
- ワイヤーフレームシェーディング
- シェーディング(Shaded)
- 隠線処理
- 半透明ワイヤーフレームシェーディング
- 半透明シェーディング
- 平行 ビュー / 遠近 ビュー を切替え
親 と 子 － 2 分割 と 4 分割 ビューのみに利用可能になります。これらのオプションはビューの回転方法を制御します。親ビューを回転させると、子ビューも回転します。
垂直分割 － ビュー間の垂直分割の位置を調整します。
水平分割 － ビュー間の水平分割の位置を調整します。
適用 － 変更をアクティブウィンドウに反映します。ダイアログは画面に表示されたままになります。
OK － 変更内容を保存してダイアログを閉じます。
キャンセル － 変更内容を保存せずに、ダイアログを閉じます。
