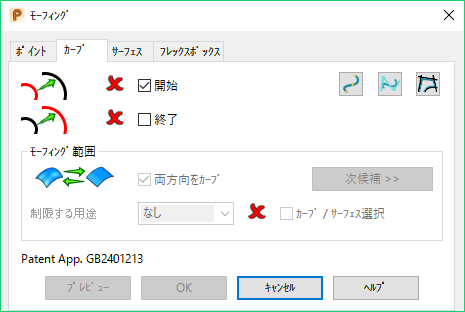

このページを使用して、モーフィングを定義する 2 つのカーブを選択します。サーフェスの拘束カーブを使用して、モーフィングを制限することもできます。2 つのカーブの作成時は、次の点が重要になります。
- 参照カーブ （開始） と、制御カーブ （終了）、両方のカーブのポイント数が同じでなければいけません。
- 参照カーブ （開始） と、制御カーブ （終了）、両方のカーブの開閉状態が同じでなければいけません。
- 参照カーブ （開始） と、制御カーブ （終了）、両方のカーブを可能な限りシンプルにします。
- カーブが開いている場合、カーブの始点と終点の一致が推奨されています。
- 開いているカーブの始点と終点に接線性がある場合、カーブの終点を超過してモデルをモーフィングすると、さらに滑らかな結果が得られます。
- リミットカーブとリミットサーフェスは、参照カーブ （開始） と交差することはできません。
リミットカーブ、または、リミットサーフェスの作成時は、次の点が重要になります。
- リミットカーブ、または、リミットサーフェスを可能な限りシンプルにします。
- モデル上に移動したら、カーブ上、または、サーフェス上に必ず単独の近接ポイントがあり、その近接ポイントが任意の箇所から別の箇所に移動しないようにします。それ以外の場合、モーフィングしたモデルによじれが生じる可能性があります。
ただし、モーフィングされるモデルは複雑であっても構いません。
アドバンス オプションを使用して、モーフィングに使用する 2 つのカーブを個別に選択することができます。カーブ、または、サーフェスを使用して、モーフィング領域を制限することもできます。
開始 － オプションを選択して、参照カーブを選択します。
終了 － オプションを選択して、制御カーブを選択します。
－ モーフィングを定義するために ベジェ カーブを作成します。
－ モーフィングを定義するために B スプライン カーブを作成します。
－ モーフィングを定義するためにカーブをトレースします。
モーフィング範囲
両方向をカーブ － モーフィングの制限範囲を制御します。このオプションを選択して、カーブ に相対する 2 方向に、モデルをカーブさせます。このオプションを選択解除すると、現行基準平面で制御される軸沿いに、ねじれを一定に保持します。モデルにワークプレーンがない場合、ワールド ワークプレーンが使用されます。
次で制限 － ドロップダウンリストからオプションを選択して、カーブ、または、サーフェスでモーフィング範囲を制限します。次のオプションがあります。
- なし
- 距離
- 曲線
- サーフェス
カーブ / サーフェス選択 － ドロップダウンリストから カーブ、または、サーフェス を選択すると、このオプションがアクティブになります。オプションを選択して、適切なリミットカーブ、または、リミットサーフェスを選択します。適切に選択すると、 アイコンが
から
に変更します。

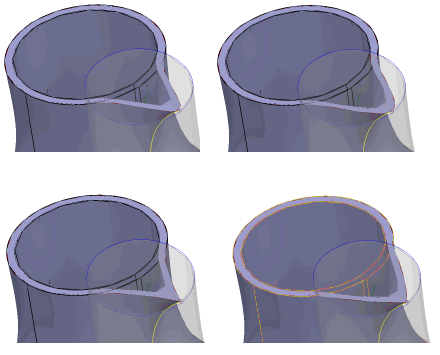

次候補 － 4 つの候補を確認して、最良の候補を選択します。
ポイントは、開始 カーブ上の対応ポイントからの距離と、選択制限カーブ、または、サーフェス上の最近接点からの距離により移動します。リミットカーブ、または、リミットサーフェスに近いポイントほど、移動は少なくなります。選択カーブ、または、サーフェスを超過したポイントは全く移動しません。
