3 ポイント半径寸法を作成

3 ポイント半径寸法は、サーフェス、または、カーブの曲率半径の寸法付けに便利です。

3 つのポイントを使用して、半径寸法を作成します。

  1. [注釈]タブ > [寸法線]パネル > [径方向] > [3 ポイント半径]をクリックします。

    寸法 ツールバーが表示されます。これを使用して、新規寸法の属性(テキストなど)を編集します。

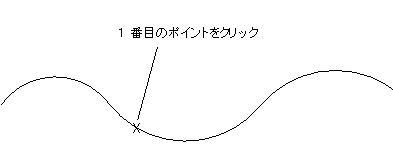

  2. 1 番目のポジションをクリックして、円弧の開始ポイントを定義します。

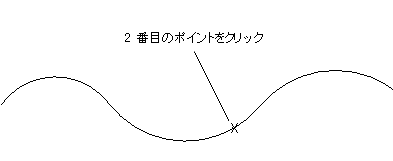

  3. 2 番目のポジションをクリックして、円弧の終了ポイントを定義します。

  4. 3 番目のポジションを入力して、円弧の円周上の位置を定義します。

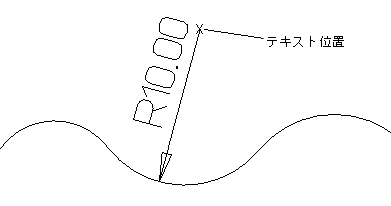

  5. カーソルを移動させてクリックし、注釈の位置を指定して、寸法を追加します。
