スクラップ断面を作成

スクラップ断面は、隠線ビュー上に個々の孔の断面を表示します。孔パターンからスクラップ断面を作成することもできます。

次の方法で、スクラップ断面ビューを作成します。

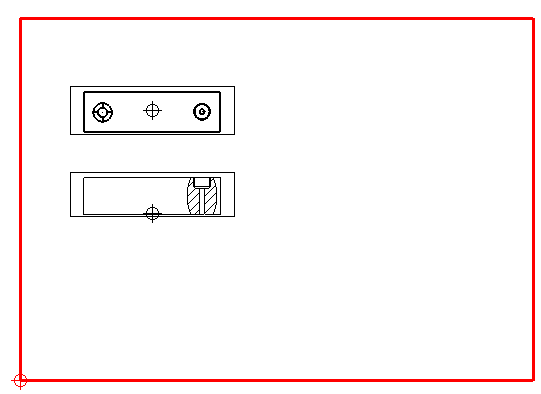

1. 次図のようなモデルを作成します。



2. 対応するドローイングを作成します。
3. ドローイングに、ビューと相対ビューを追加します。
4. 相対ビューを右クリックして、コンテキストメニューから スクラップ断面 を選択します。スクラップ断面 ダイアログが表示されます。
   注: モデルに対して直交でないビューで、コンテキストメニューからスクラップ断面 オプションを利用することはできません。
5. 孔フィーチャーを 1 つ選択して、フィーチャー加算 をクリックします。選択したフィーチャーが、スクラップ断面フィーチャー リストに追加されます。
6. ステップ 5 を繰返し、スクラップ断面フィーチャー リストにフィーチャーを追加します。
7. OK をクリックします。

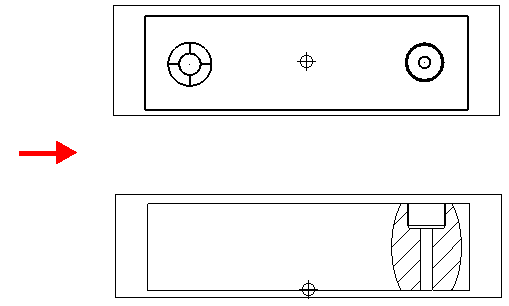

8. 相対ビューを右クリックして、ドローイングビュー コンテキストメニューから 非表示 を選択します。ビューに、スクラップ断面フィーチャー リストの孔が表示され、全ての他のフィーチャーが非表示になります。
