断面ビューを作成すると、モデルの断面(背景詳細付きと背景詳細なし)を表示することができます。

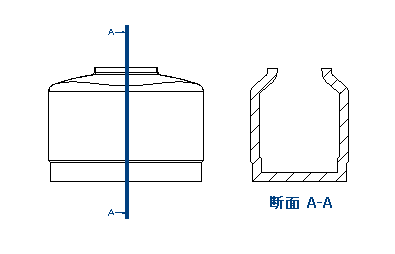

たとえば、次のインク ボトル モデルには垂直なラインが適用されています。

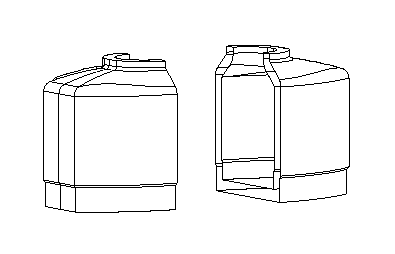

このラインに沿って切断すると、次のように 2 つのピースが生成されます。
その切断面沿いのエッジを使用して、断面ビューを定義します。

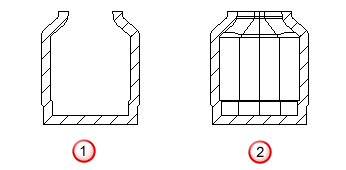

次の断面ビューは、背景詳細付きまたは背景詳細なしのビューを作成するためのオプションを示しています。
背景詳細なし
背景詳細付き
モデルを切断して断面ビューを定義するために使用するラインは、断面ラインと呼ばれます。
ドローイングでは、複数の断面ビューを持つことができます。断面ラインが属する断面ビューを識別するため、ラインの上下には文字が配置され、断面ビューの下には「SECTION」という単語と該当ラインの文字が表示されます。
モデルの変更により隠線ビューと断面ビューの更新が必要な場合、それらのビューに警告のバツ印が表示されます。バツ印の表示は、次のコマンドを使用してオフにすることができます。
view_options mark_updated off
[ファイル] > [オプション] > [アプリケーションのオプション] > [Drafting] > [ビュー] > [断面]ページで、断面ビューに表示される断面ビューの設定と注釈を指定します。
