円錐のアンラップ

次の方法で、円錐をアンラップします。

1. このタイプのアンラップにおける円錐投影は、あらかじめ作成したプリミティブ円錐面を元に作成されます。 そのため、まずアンラップするオブジェクトの円錐形状とほぼ同一の プリミティブ円錐 の作成が必要になります。

   次図は、ボトルサンプルの元の円錐サーフェス付近に配置されたプリミティブ円錐を示しています。



2. 元の円錐とプリミティブ円錐の両方を選択します。
3. [ワイヤーフレーム]タブ > [選択から]パネル > [ラップ] > [アンラップ]をクリックします。
4. [次へ]をクリックします。

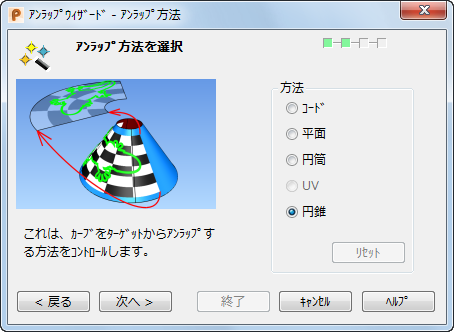

   自動的に 円錐 ラップ方法が選択されます。



   ターゲットオブジェクト上の格子縞で、円錐 ラップ方法の効果を視覚的に表示することができます。

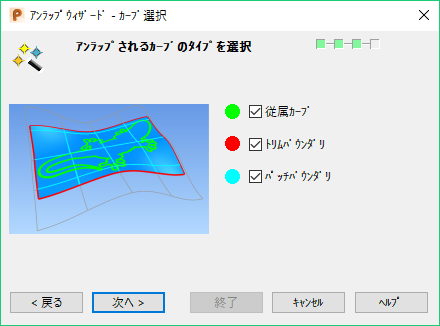

5. [次へ]をクリックします。アンラップウィザード の カーブ選択 ページが表示されます。
6. パッチバウンダリー オプションを選択します。 アンラップカーブに有用なガイドラインが表示されます。

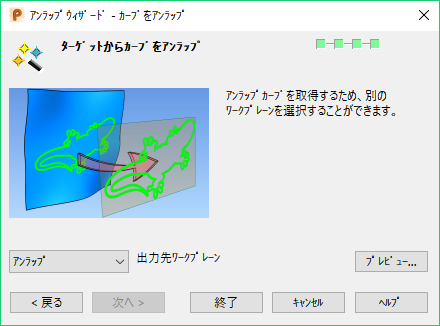

7. [次へ]をクリックします。カーブをアンラップ ページが表示されます。



8. プレビュー をクリックします。

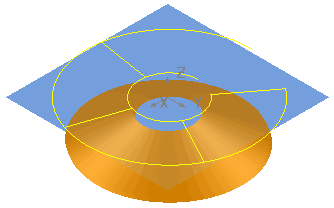

9. [完了] をクリックします。カーブがアンラップされ、ガイドラインが表示されます。
