ラインセグメント間の角度が角度トレランス未満である場合、これにより、選択バウンダリーのポイントが削除されます。
- バウンダリーを選択します。
- トリム領域 ツールバーの
をクリックします。

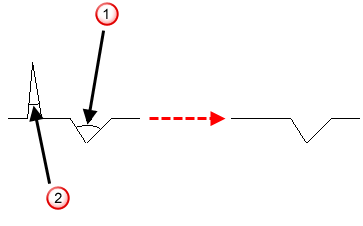

角度トレランス未満のポイント形成角度が削除されます。
角度トレランスよりも大きい角度
角度トレランス未満の角度
角度トレランスを変更
- [ファイル] > [オプション] > [アプリケーションのオプション]をクリックします。
- [一般] > [単位とトレランス]を選択します。
- 角度トレランス を必要な値に変更します。
- OK をクリックします。
