内側と外側の領域のハッチ

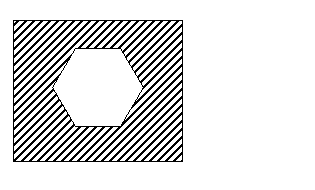

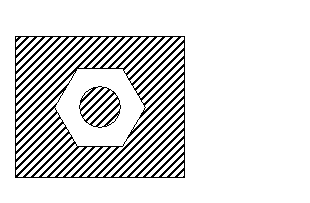

外側領域により小さい内側領域または島が含まれている場合、内側領域をハッチせずに外側領域のみをハッチすることができます。島領域は、右側に示すように、外側領域に接触していない部分です。

次の方法で、外側領域をハッチします。

1. [注釈]タブ > [ハッチ]パネル > [パターン]をクリックします。
2. 分割ボタンメニューからハッチパターンを選択します。
3. 外側バウンダリーのオブジェクトを選択します。



   ハッチを作成 ツールバーが表示されます。



4. ツールバーを使用して、外側ハッチバウンダリーを選択します。このコントロール パネルは、[コンポジットカーブ]ツールバーと同じ方法で使用することができます。
5. [保存] ボタンをクリックします。選択したハッチパターンが、選択領域に追加されます。



6. 内側バウンダリーのオブジェクトを Shift + クリック して、ハッチを作成 ツールバーを表示します。



7. ハッチを作成 ツールバーを使用して、内側バウンダリーのオブジェクトを選択します。
8. [保存] ボタンをクリックします。外側領域のハッチパターンが、内側領域から削除されます。

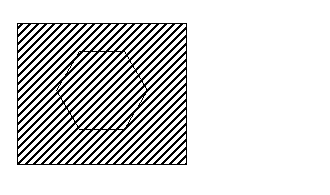

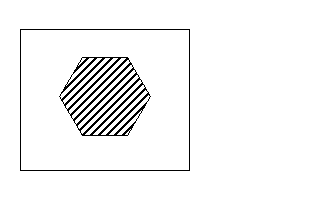

ハッチを切り替えて内部領域をハッチするには:

1. 外側バウンダリーを[Shift]キーを押しながらクリックします。これにより、ハッチを作成 ツールバーが表示されます。



2. 保存 ボタン をクリックします。ハッチパターンの領域が切替わります。



次の方法で、内側の島をハッチします。

1. Shift キーを押しながらクリック して、内側の島のオブジェクトのいずれかを選択します。これにより、ハッチを作成 ツールバーが表示されます。
2. ハッチを作成 ツールバーを使用して、最も内側の島から ハッチバウンダリーを作成 します。
3. [保存] ボタンをクリックして、ハッチを作成します。



   外側領域と内側の島の両方が、単一ハッチ オブジェクトの一部になります。1 つを編集すると、他方も編集されます。

注: コンポジットカーブを選択した場合、ハッチを作成 ツールバーは表示されず、ハッチが自動作成されます。
